产品型号： | DPO/MSO70000 |
| 产品品牌： | 泰克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-05-08 | |
 |
||
详细说明

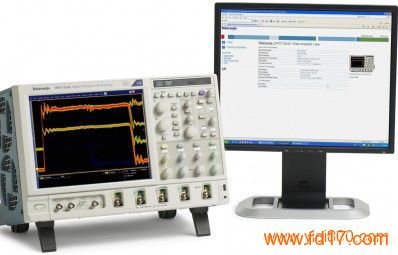

DPO/MSO70000 数字和混合信号示波器0755-36608293 Q Q: 2714385268
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道 报价 在线订购或获取报价
DPO70404C 4 GHz 25 GS/s 31.25M 点 - 125M 点 4 - $ 50,600 配置并报价
MSO70404C 4 GHz 25 GS/s 62.5M 点 - 125M 点 4 16 $ 56,400 配置并报价
DPO70604C 6 GHz 25 GS/s 31.25M 点 - 125M 点 4 - $ 86,600 配置并报价
MSO70604C 6 GHz 25 GS/s 62.5M 点 - 125M 点 4 16 $ 99,300 配置并报价
DPO70804C 8 GHz 25 GS/s 31.25M 点 - 125M 点 4 - $ 107,000 配置并报价
MSO70804C 8 GHz 25 GS/s 62.5M 点 - 125M 点 4 16 $ 120,000 配置并报价
DPO71254C 12.5 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 - $ 138,000 配置并报价
MSO71254C 12.5 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16 $ 156,000 配置并报价
DPO71604C 16 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 - $ 167,000 配置并报价
DPO72004C 20 GHz 50 GS/s - 100 GS/s 31.25M 点 - 250M 点 4 - $ 180,000 配置并报价
MSO71604C 16 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16 $ 182,000 配置并报价
MSO72004C 20 GHz 50 GS/s - 100 GS/s 62.5M 点 - 250M 点 4 16 $ 196,000 配置并报价
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M point - 1G point 4 - $ 197,000 配置并报价
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M point - 1G point 4 16 $ 218,000 配置并报价
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M point - 1G point 4 - $ 236,000 配置并报价
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M point - 1G point 4 16 $ 257,000 配置并报价
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M point - 1G point 4 - $ 308,000 配置并报价
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M point - 1G 4 16 $ 329,000 配置并报价
全球最准确的示波器
DPO/MSO70000 系列示波器提供优异的信号采集性能和分析功能。通过所有 4 个通道上实现始终如一的采集和业内最高的波形捕获功能观察您的真实信号。工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计和一致性测试。
• 最高 33 GHz 和 100 GS/s
• 低于 9ps 上升时间
• 低于 0.50% 垂直噪声，≥5.5 有效位
• 16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO 型号）
• 超过 30 个可定制的应用特定软件分析包
功能 优势
带宽 33 GHz 对数据速率高达 20Gb/秒的设计（如 32 Gbaud 相干光学和 PCIe 3.0）进行准确检定、抖动检定和一致性测试。
业内领先的取样速率 100 GS/秒 允许逐通道全面分析和多通路测量。在 4 个通道上使用等效时间取样，捕获更多细节（如快速边沿）并实现 10 兆兆取样/s
业内领先的信号保真度、最低噪声和最高有效位数 (ENOB) 执行测试时有更多可用裕量，通过观察真实信号进行更加精确测量。
所有 4 个通道上提供业内最高的波形取样速率 有效地发现和捕获间歇（稀少）故障或事件。
16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO70000 系列） 通过相关的模拟/数字信号视图准确地了解逻辑电路性能。
通过多种连接支持选件进行模拟/数字探测 为小器件引线或板上通孔提供灵活的探测解决方案，无需专用夹具及成本。业内仅有的 20 GHz TriMode™ 探头和 2.5 GHz 差分逻辑探头。
Pinpoint® 触发和高速串行码型触发高达 6.25 Gb/s 通过特定标准的触发功能，加快 PCIe、SATA、USB 等总线的调试。
全面的数字串行分析解决方案 - 探测、触发、解码和分析 工具套件的设计可对高速串行数据信号（如 USB、PCIe 和 DisplayPort）自动进行设置、采集和分析，加快设计和一致性测试。
高级串行分析选件，适用于 PCIe、I2C、SPI、RS-232/422/485/UART、USB2.0、MIPI D-PHY CSI & DSI、8b/10b、CAN、LIN、FlexRay 和 MIL-STD1553B。 允许自动捕获和显示常见串行总线流量的控制包和数据包起始，识别子包分量如地址、数据、CRC 等。
