产品型号： | AP2722 |
| 产品品牌： | 鸿哲 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-05-13 | |
 |
||
详细说明

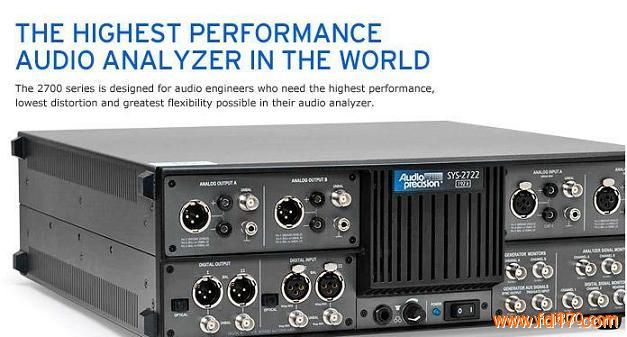

AP2700，功放测试仪，音频分析仪
功能/用途及生产产品：
SYS-2722其独特的192K采样率数字信号测试能力可以满足未来的高品质的数字音响的测试，并且其极高的性能指标可以充分保证研发阶段音频信号的高品质。 生产产品：电脑主板。
工作原理：
SYS-2722是一台通过电脑控制的多功能音频综合测试系统，它主要由模拟信号源、模拟分析仪、数字信号源、数字分析仪、数字接口信号源及数字接口分析仪等部分组成。其测试的模拟参数有：频率、电平、失真、信噪比、相位、带通幅度、噪声、频响、分离度、比率、谐波失真等；测试的数字参数有：采样率、抖动、电平、比率、失真、相位、分离度、互调失真等，其强大的DSP分析功能，可以显示信号的波形及频谱
测试参数：
电平，电平比率，频率，功率，相位，THD+N失真，噪声，带通幅度，频响，串音。测试结果可用数据或图形显示出来。
技朮参数：
模拟信号源的频率范围：10Hz—204kHz, 失真：-110dB
模拟分析仪的频率范围：10Hz－500kHz, 精度：0.0009%
数字信号源/分析仪采样率：双通道192kHz
数字分析仪频率范围:10Hz－45.8%采样率
1. 应用范围：
1.1该设备用于音频领域内的高精度测量，主要包括：
● 与计算机相连，可通过编写程序能完成多项自动测试；
● 模拟/数字双域 测量，用于音频的各种参数指标的测量
2. 工作条件：
2.1电力供应：单相220V，±10%
● 电源要求：在100～240V，-10%,+6% AC，50～60Hz范围内正常工作；
● 环境要求：工作温度5℃～45℃，储存温度-40℃～75℃。。
2.3 相对湿度：20-70%。
2.4 仪器运行的持久性：仪器可连续正常运行。
2.5 工作条件及安全性要求符合中国及国际有关标准或规定。
3. 设备的主要技术参数、性能要求和主要配置
3.1．硬件主机组成：
● 双通道独立模拟信号发生器，同时提供BNC,XLR,香蕉接口； 含：正弦波、D/A 正弦波、多音等多种信号类型。
● 双通道独立模拟信号分析仪，同时提供BNC,XLR,香蕉接口； 含下列功能：电平（2通道），电平比率，频率，功率，相位，THD+N失真，噪声，带通幅度，交接干扰。内置各种高通、低通、带通、AES17滤波器。
● 双通道独立数字信号发生器。格式：SPDIF（同轴/光纤）、AES/EBU、I2S。
● 双通道独立数字信号分析仪，格式：SPDIF（同轴/光纤）、AES/EBU、I2S。 含：DSP音频分析仪、FFT频谱分析仪、Multi-tone多音分析仪、谐波(THD, HD)分析仪、MLS扬声器分析仪、数字接口分析仪、数字数据分析仪。
