产品型号： | CSM |
| 产品品牌： | 华光 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2019-11-22 | |
 |
||
详细说明
一、概述

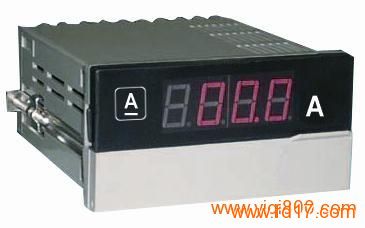

CSM系列三交流电压、电流及其组合数显表是传统数显仪表的更新换代产品。本系列产品既包括只有显示功能的常规仪表，还包括具有可编程功能，DC4～20mA模拟量输出，RS485串行口和开关量输出等功能的智能仪表。其具有精度高，电磁兼容性好，外形美观等特点。
二、通用技术参数
可编程功能（智能表） PT、CT变比，通讯地址，波特率等参数
精度等级 0.5级
显示位数 四位
标称输入 电流1A、5A；电压100V、220V、380V
过 量 程 电流：1.2倍连续，10倍/10秒
电压：2倍连续
频率（输入） 50Hz±5Hz或60Hz±10 Hz（可选）
辅助电源 AC220V±20%或DC100V～300V（订制）
功 耗 ＜3VA
绝缘强度 2kV/min.2mA
绝缘电阻 ≥100MΩ
平均无故障工作时间 ≥50000h
工作条件 环境温度：－25～55℃
相对湿度≤98%，无腐蚀气体场所
变送输出 DC4～20mA，负载能力≤400Ω
数字输出 RS485输出，Modbus?RTU协议
开关量输出（报警） 常开接点输出，容量：250V AC/30V DC,5A
三、型号定义规则
CSM-AC外形代码-3产品代码+输出代码+□
外形代码 2：120mm×120mm×81mm
6：96mm×96mm×98mm
7：48mm×48mm×100mm
产品代码 A：电流表
V：电压表
AV：电流、电压组合表
输出代码 1：无输出
2：DC4～20mA
3：RS485
4：RS485+一路报警
5：DC4～20mA +一路报警
6：一路报警
7：RS485+ DC4～20mA +一路报警
□：智能型仪表无此代号，D：简易型仪表
注：AC7型（48*48mm）的三相表为CT、PT变比不可设，订货时需注明变比。
备注：
智能型仪表具有智能按键实现可编程功能，如CT、PT变比设置、波特率、地址、信号输出等设置。
简易型仪表无智能按键，不可进行CT、PT变比等参数设置，订货时需提供此参数。
