产品型号： | ZKY-4N |
| 产品品牌： | 杭州艾普 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 杭州市 | |
| 发布日期： | 2013-10-17 | |
 |
||
详细说明
一、概述

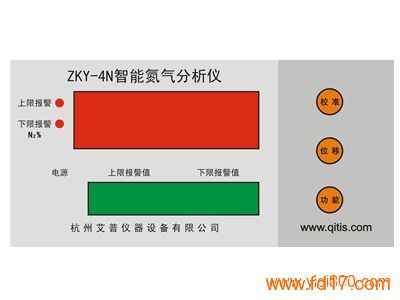

ZKY-4N智能控氮仪与传统的测氮、控氮仪完全不同，它采用更大规模的IC集成电路，用模糊理论与传统的PID控制相结合的控制方式，采用三屏LED数码显示，读数更直观、显示更精确、操作更简便。仪表的测量、报警设置、报警触点的开关启动、同步信号的输出、声光报警的动作均由单片机处理，所以控制更准确，操作更简单。
该仪器具有双下限控制功能、双下限的报警值同时显示、报警声间断发音、两个下限报警声有明显区别，既使你不看仪器也能知道是下限几报警等人性化设计。为企业安全生产提供可靠的保障。
该氮分析仪测试一个数据只需一分钟左右，具有反应速度快、稳复性好的特点，是一项从国外引进的技术，98年获得浙江省重点科技成果推广定性高、重项目。
本仪器主要用于变压吸附制氮机，深冷制氮机、电解水制氮机、以及其它需要测量、控制氮含量的场所使用。
二、原理
本仪器是通过采用测氧浓度的方法来倒算出氮气浓度。 仪器传感器为电化学极谱法隔膜式电极。它采用铂阴极、银—氯化银阳极，氯化钾作为电解液，隔膜材料为聚四氟乙烯膜，此膜选择的透过氧电极反应如下：
阴极：O2 +2H2O +4e ——→ 4OHˉ
阳极：Ag +CIˉ ——→ AgCI
电极电流成正比于气体中的氧含量， 此信号经放大、 单片微型计算机据处理再由LED数字显示器显示出氮气的浓度。
三、技术参数
1、工作温度： 0℃—40℃
2、环境湿度： ＜85%
3、响应时间： 20秒达90%
4、测氮量程： 0—99.99%
5、精 度： 0.01
6、控制精度： 0.01%
7、控制触点容量： 220V 1A
8、显示分辨率： 0.001%
9、电 源： 交流220V
10、同步信号： 99.999%—90.000% 对应输出4mA—20mA；
11、外型尺寸： 152 ×75 ×160
12、主机重量约0.95公斤
四、安装
将仪表面板上开152 × 75毫米的长方孔，然后将仪器插进开好的方孔内，再装上按装架并拧紧固定螺丝，仪器固定好后接上220V交流电源，再将电极插头插入仪器后板插座上，并接好控制输出触点开关，电极一头接被测气，气样流量控制在0.1—5升／分钟为宜，另一头排空，气体流量可装针阀调节。4—20mA记录输出可接计算机或记录仪。控制触点串联接报警器械式电磁阀。
ZKY-4N智能控氮仪与传统的测氮、控氮仪完全不同，它采用更大规模的IC集成电路，用模糊理论与传统的PID控制相结合的控制方式，采用三屏LED数码显示，读数更直观、显示更精确、操作更简便。仪表的测量、报警设置、报警触点的开关启动、同步信号的输出、声光报警的动作均由单片机处理，所以控制更准确，操作更简单。
该仪器具有双下限控制功能、双下限的报警值同时显示、报警声间断发音、两个下限报警声有明显区别，既使你不看仪器也能知道是下限几报警等人性化设计。为企业安全生产提供可靠的保障。
该氮分析仪测试一个数据只需一分钟左右，具有反应速度快、稳复性好的特点，是一项从国外引进的技术。
本仪器主要用于变压吸附制氮机，深冷制氮机、电解水制氮机、以及其它需要测量、控制氮含量的场所使用。
显示器
四位动态数码LED显示器
测量范围
0—99.99%
传感器
电化学氧传感器
测量方式
气体通入式或对流扩散式
气体流速
150～300ml/min
测量精度
0.01
响应时间
<20s
环境温度
0～40℃
环境湿度
<85%RH
稳定性
<±1%.FS (168h)
模拟输出
4-20mA电流输出
供电电源
（220±10%）V AC，50/60Hz
使用寿命
传感器 25000 小时
安装尺寸
L×W×D＝152mm×75mm×160mm
型号说明
特点
型号
测量范围
三位数码管 0-99.9
ZKY-3F
21.0%～1000ppm O2
ZKY-4F
21.0%～100ppm O2
ZKY-5F
21.0%～10ppm O2
ZKY-3N
79.0%～99.9% N2
ZKY-4N
79.0%～99.99% N2
ZKY-5N
79.0%～99.999% N2
