ZY-20锚杆拉力计（研制单位：杭州三思仪器）
一、概述
ZY-20锚杆拉力计是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。
二、锚杆拉力计结构及特点

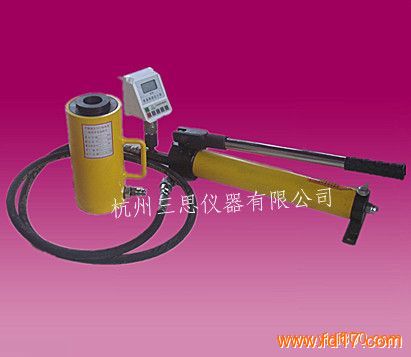

锚杆拉力计分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数（MPA）,并在换算表中查出相应的承受拉力（吨）。如使用的是数显峰值表直读显示即可，使用数显峰值表详读使用说明书。
三、锚杆拉力计油泵的性能与规格
压力 高压 MPa 63
低压 1
流量 高压 M1/次 2.3
低压 12.5
最大手摇力（约） N 500
重量 Kg 9
外形尺寸（长宽高） mm 630*175*170
贮油量 L 0.7
四、锚杆拉力计的技术参数
空心油缸 1、额定拉力（T） 20
2、公称油压（MPa） 60
3、活塞最大行程(mm) 自动60 手动80
4、中心孔内径(mm) 34
5、重量(Kg) 自动9.9 手动9.6
五、装箱单
1、液压缸 1 个
2、手动泵木箱 1 台
3、产品合格证 1 份
4、使用说明书 1份
5、连接电缆线 1 根
6、保修卡 1 份
7、数显压力表 1 只
用于玻璃幕墙检测的是ZY-100锚杆拉力计，技术参数如上面所示
六、锚杆拉力计配件（另购）主要包括：M6、M8、M10、M12、M14、M16、M18的转换接头和拉杆
七、注意事项
拉力计严禁超负荷使用，数显峰值表禁止超出最大量程。
应保持系统清洁，连接拉油管前应将接头处灰尘擦净，油缸测试完毕应复位。
油缸工作时底部应摆平放稳，与所测锚杆成直线，不得超行程工作。
高压胶管每年应作一次耐压试验，以防老化发生意外
