产品型号： | HY |
| 产品品牌： | 宏源 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 宝山区 | |
| 发布日期： | 2016-06-24 | |
 |
||
详细说明

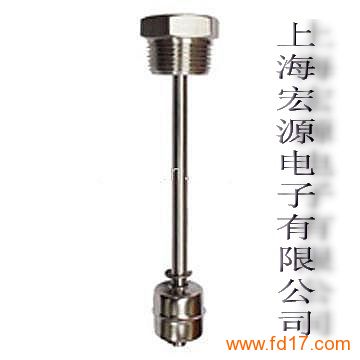

◆在密闭的金属内，设置一点或多点的干簧管，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。 安装使用说明 ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣ ◆安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。 ◆若开关装置于容器池壁，可加装L型角钢支架。 ◆若开关装置于搅拌区域，可安装防波管或防波挡板。 ◆选择管的内径大于浮球直径的法兰连接管。 ◆配线时建议使用多蕊电缆。 ◆被控制线路负载必须与浮球开关接点容量相匹配。 ◆被测液体的比重必须大于浮球比重。 ◆浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。 接点保护线路 ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣ ◆当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。 注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关 ◆当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。 配线及接点说明 ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣ ◆打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。 ◆接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。 ◆浮球接点分为三种形式： ①1A：表示液位高于浮球时A-C接点接通 ②1B：表示液位低于浮球时B-C接点接通 ③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位高于浮球时则A-C接点接通，B-C断开 ◆接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。 常见故障及排除 ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣ ◆故障现象、原因分析及排除方法 浮球不动作 ① 液体比重小于浮球比重→重新确认浮球比重 ② 浮球漏水→与本公司联系更换浮球 ③ 异物卡住浮球→清除异物 ◆浮球动作，但无信号输出 ① 浮球位置偏移→调整浮球位置 ② 磁簧开关损坏→更换磁簧开关 ◆信号输出不正常, 附近有磁场干扰→消除磁场 ◆信号保持，无法复原, 浮球不能复归，有异物卡住→清除异物 ◆一点会有两个信号输出, 环扣位置移动→调整环扣位置 ◆若非以上故障，请来电本公司由技术人员解答。 日常维护 ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣ ◆定期清除连杆及浮球上的污垢（周期视介质而定）。 ◆检查环扣上的螺钉是否有松动。
