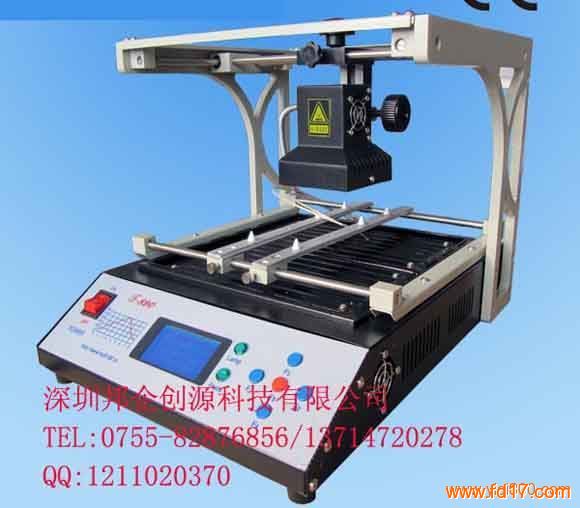

BGA红外拆焊台-BGA 红外返修台T-890

	产品型号：	BGA 红外返修台T-890
	产品品牌：	易拓(ETOOL)
	产品价格：	4500元/台
	所 在 地：	广东 深圳市
	发布日期：	2017-06-27

详细说明

BGA红外拆焊台-BGA 红外返修台T-890-红外线BGA返修站T-890-T-890红外返修站-红外线BGA返修站T-890价格,红外线BGA返修站T-890厂家

一、产品特点

1、强大而完善的功能选择，内存八种温度曲线，用户可根据拆焊要求任意选取加热曲线；

2、智能曲线加热，可按你预设的温度曲线自动完成整个拆焊过程，使整个拆焊过程更加科学；
3、三维立体调节灯体，可伸缩式滑架系统，适用于任何角度元器件的拆焊，红外灯体配有激光定位，使调节更方便定位更精确；
4、PID智能控温技术，控温更精确，曲线更完美，能有效避免迅速升温或不间断升温而造成芯片或电路板损坏；
5、超大功率预热熔胶系统，并采用自主研发的红外线发热器件，穿透力强、器件受热均匀、控温更准确。可拆焊或返修BGA、SMD、CSP、LGA、QFP、PLCC和BGA植球，各种排插条和针式插座（如CPU插座和GAP插排），完全能满足电脑、笔记本、电游等BGA拆焊/返修要求，对电脑南北桥拆焊尤为合适；
6、友好的人机操作界面，完美的液晶显示，整个加热过程让你一目了然；
7、刚毅的外观，轻巧的体积，从始至终体现科技为本。台面式放置模式，可让你拥有更大的空间；简单的操作说明，让你一看就会。


二、技术参数
整机功率 1500W
额定电压和频率 AC 110-230 V  60/50Hz
红外灯体功率 300 W
红外预热底盘功率 1200 W
工作台面尺寸 320 X 330 mm
红外灯体有效加热面积 60 X 60 mm
预热底盘预热尺寸 245 X 260 mm
预热底盘温度可调 0 ℃-350 ℃
外形尺寸 316mm X 410mm X 290mm
净重 9.3 kg

三、主要部件
焊台主体 1
红外灯体 1
龙门架 2
电源线 1
用户使用手册（光盘） 1


四 、操作说明
焊台主体


龙门架和灯体

1、设备的操作
①、将本机放置在平台上，接上电源、传感器、红外灯体，开启电源开关前面板液晶屏初始显示  ②、按动F1键，听到嘀嗒声，电热盘开始工作，再按动F1键，听到嘀嗒声，电热盘停止工作。
③、按动F2键，听到嘀嗒声，红外灯体开始工作，再按动F2键，听到嘀嗒声，红外灯体停止工作。
2、温度、曲线选择设置
①、按动F3键,进入到温度、曲线选择设置界面。首先设置红外预热底盘的预热温度（例如设定预热温度为113度），按F3/F4键温度上移/下移，设置完成后按F1键进行保存，当听到两声嘀嗒声后说明保存成功
②、按F2键进入曲线选择设置界面

③、按F2键选取不同的温度曲线（依次共有八条温度曲线可供选择），按F1键保存所选曲线，按F3返回主操作界面。
④、按动F2键，听到滴答声，红外灯按照选择的温度曲线开始工作。
⑤、加工完成后，自动返回开机界面。在加工过程中如须停止，可按F2键进行强制终止并返回主操作界面。
3、曲线程序设置
①、按F3键,进入到温度、曲线选择设置界面。首先设置电热盘的预热温度（例如设定预热温度为113度），按F3/F4键，温度上移/下移，设置完成后按F1键进行保存，当听到两声嘀嗒声后说明保存成功
②、按F2键进入曲线选择设置界面

③、按F2键选取不同的温度曲线；依次共有八条温度曲线可供选择。
④、在需设置的曲线界面按F4键选择要设定的点，按F5键当该点出现闪动方格时，即可对该点进行设置。按F3/F4键，温度上移/下移，按F1/ F2键，时间减 /加，编辑完成按F5键确认（闪动方格消失变回原来的闪动状态），再按F4键跳到下一段，具体编辑方法同上。按F1键保存当前曲线，按F3键返回主操作界面，曲线编辑完成。
⑤、按动F2键，听到一声滴答声，红外灯按照设置的温度曲线开始工作。
4、每一条温度曲线的用途如下：
曲线1，适用于焊含铅量比较少的焊料；如：85Sn/15Pb    70Sn/30Pb等；

曲线2，适用于拆含铅量比较少的焊料；如：85Sn/15Pb    70Sn/30Pb等；

曲线3，适用于焊含铅量比较多的焊料；如：63Sn/37Pb    60Sn/40Pb等；

曲线4，适用于拆含铅量比较多的焊料；如：63Sn/37Pb    60Sn/40Pb等；

曲线5，适用于焊高熔点无铅焊料 ；如：Sn/Ag3.5； Sn/Cu.75  Sn/Ag4.0/Cu.5  Sn95.5/Ag3.8/Cu0.7 等；

曲线6，适用于拆高熔点无铅焊料；如：Sn/Ag3.5； Sn/Cu.75  Sn/Ag4.0/Cu.5     Sn95.5/Ag3.8/Cu0.7等；

曲线7，适用于焊中熔点无铅焊料 ；如：Sn/Ag2.5/Cu.8/Sb.5；Sn/Bi3.0/Ag3.0 等；

曲线8，适用于拆中熔点无铅焊料；如：Sn/Ag2.5/Cu.8/Sb.5； Sn/Bi3.0/Ag3.0 等；
