详细说明

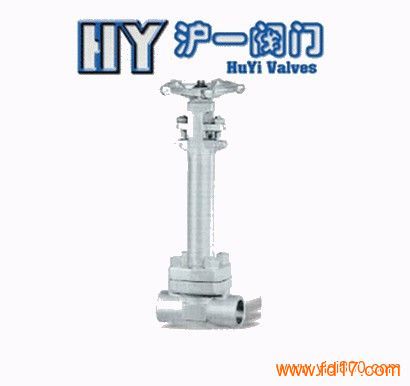

DJ41H锻钢低温截止阀
当前位置：上海沪一阀门有限公司 - 截止阀 - 低温截止阀 - DJ41H锻钢低温截止阀
低温截止阀产品介绍:
锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
低温截止阀设计结构与特征:
低温截止阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)
低温截止阀标准材质明细表
序号
零件名称
AS to ASTM
SS to ASTM
Typc A350 LF2
Type A350 LF9
TypeA182 F304
TypeA182 F316(L)
1
阀体
A350 LF2
A350 LF3
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 410
A276 304(L)
A276 304(L)
A276 316(L)
3
阀盖
A350LP2
A350 LF3
A182 F304(L)
A182 F316(L)
4
垫片
不锈钢+柔性石墨
316夹PTFL SS+PTFE
5
螺栓
A193 B7
A193 B7
A193 B8
A193 B8M
6
阀杆
A182 F6
A182 F6
A182 F304(L)
A182 F316(L)
7
填料
316夹柔性石墨
PTFE
8
填料压套
A276 420
A182 F304
9
圆柱销
A276 420
A182 F304
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A2166 WCB
A351 CF8
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 410
14
手轮
A197
15
铭牌
SS
16
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
适用温度
≥ -40℃
≥ -101℃
≥-l96℃
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢
低温截止阀尺寸(mm)和重量(kg)
NPS
缩径
1/2″
3/4″
1″
1 1/4″
1 1/2″
2
/
全径
3/8
1/2″
3/4
1
1 1/4″
1 1/2″
2
L
79
92
11 1
l 20
1 20
172
200
H(开0PEN)
333
337
370
480
4l O
474
546
W
100
100
125
160
160
180
200
重量
螺栓式
5.2
7.2
10.9
13.5
15.2
19.8
290
焊接式
4.8
6.5
9.5
11.5
13.1
17.5
26.8
