产品型号： | YW |
| 产品品牌： | 徽仪 | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 安徽 马鞍山市 | |
| 发布日期： | 2009-11-18 | |
 |
||
详细说明
UBR系列智能HART电容液位计（射频电容液位计，物位计）适用于带压容器中带压导电、非导电液体（固体）的液位（物位）测量。采用两线制的方式供电，输出4-20mA并叠加HART数字信号，同时可以就地显示液位。采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离。
结构选择
单电极适用于：被测介质的设备为金属容器，导电性良好的介质。
缆式双电极适用于：被测介质的设备为非金属容器，导电性良好的介质或长度大于3M的电极。
螺纹连接：M27*2，M20*1.5，3/4”等；
法兰连接：法兰安装：DN25 ―DN100HG20592
高压法兰：DN15N PN32（三孔法兰，透镜垫）。
特 点
*带压容器中导电介质液位测量：各种酸、碱、盐：98％H2SO4,浓H3PO4,浓HCL，NaOH等
*非导电液体的液位测量：油类，溶剂, CO2等
*固体：粉煤灰，水泥。 ● 高压容器：液氨：最大工作压力：32Mpa
*工作介质温度： -70-200℃（PTFE电极）， ● 就地LCD显示+变送+HART数字数据信号
*可以在现场用三按键调节零点、满度、阻尼时间、数据恢复等功能；完全替代手操器。
主要技术指标
*测量范围：杆式 0～3500mm 缆式 2～20m范围内任意选用；
*精度：±0.25%F.S，±0.5%F.S；（量程1m以内为±5mm）被测介质为结晶、结垢或粘度很高时对测量精度有一定影响。
*最大工作压力：1.0--32MPa；工作介质温度： -70-200℃（PTFE电极）；
*工作电压：24VDC输出信号： 4～20mA叠加HART数字信号， 负载电阻： 0~600Ω。

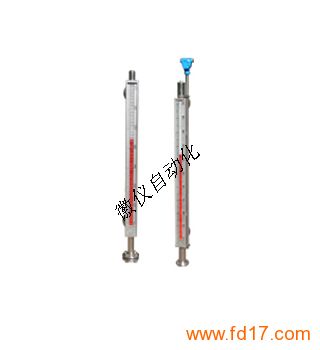

磁翻板液位指示器安装在桶槽外侧或上面，用以指示和控制桶槽内的封形式可根据需要加装排污阀。接续法兰可接受定制液位高度的一种控制仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。安装方式可选择侧装和顶装，本体下端密封。
产品特点：
•国内首家引进德国先进技术，具有现场显示和远程传输功能
•测量精度高、测量范围广
•测量管及浮子材质广泛,抗腐蚀性能强
•测量磁效应高、反光磁柱醒目不褪色适于夜间观察
•被测介质和指示系统分离有良好的密闭性
•保温夹套型有蒸汽伴热装置
•可带上下限报警
技术参数：
测量范围：300mm～6000mm（＞6000mm）
本体材质：不锈钢、工程塑料、玻璃钢、聚四氟、316等
仪表结构：侧装、顶装及保温夹套型
显示方式：柱式、球式现场直读及远程传输
连接方式：螺纹连接、法兰连接等
介质温度：-20℃～150℃、150℃～500℃
公称压力：0～2.45Mpa、2.45Mpa～9.6Mpa
