产品型号： | LUCB型插入式 |
| 产品品牌： | NONCON | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 湖北 荆门市 | |
| 发布日期： | 2011-11-01 | |
 |
||
详细说明
概 述——————————————

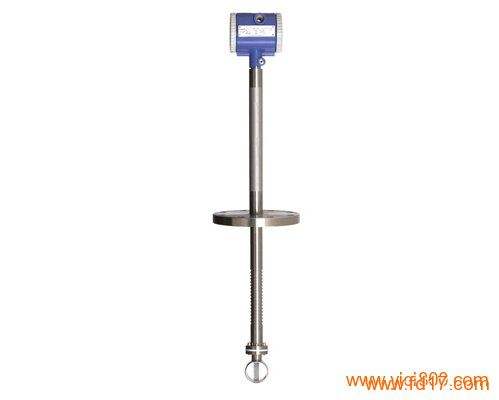

LUCB(Sure1022)型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
LUCB 型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理——————————————
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点——————————————
•□可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
•□采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
•□压力损失小，量程范围宽，范围度达1:25；
•□无可动部件，长期稳定，结构简单便于安装和维护；
•□可测介质温度达+250℃。
技术参数——————————————
表1
公称通经（mm） 250～1500
仪表材质 1Cr18Ni 9Ti
公称压力（Mpa） PN1.6Mpa；PN2.5Mpa
被测介质温度（℃） －40～+250℃
环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级 示值的±2.5%
量程比 1:10；1:15
阻力损失系数 Cd<2.6
输出信号 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电电源 传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线 STVPV3×0.3（三线制），2×0.3（二线制）
传输距离 ≤500m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
允许振动加速度 1.0g
仪表选型——————————————
A、一般液体和气体使用流量范围见表2
公称通径
(mm) 测量范围(m3/h) 公称通径
(mm) 测量范围(m3/h)
液体 气体 液体 气体
250 80-1150 1060-10600 900 970-12000 13000-130000
300 130-1400 1540-15400 1000 1130-16900 17000-170000
400 180-2700 2700-27000 1100 1450-18000 19000-190000
500 280-4200 4240-42400 1200 1630-24400 24400-244000
600 410-6100 6100-61000 1300 2020-25300 27000-270000
700 580-7300 7800-78000 1400 2350-29500 31000-310000
800 720-10800 10850-108500 1500 2550-38000 38200-382000
