产品型号： | LWS卫生型 |
| 产品品牌： | NONCON | |
| 产品价格： | 10000元/台 | |
| 所 在 地： | 湖北 荆门市 | |
| 发布日期： | 2011-11-01 | |
 |
||
详细说明
概 述——————————————

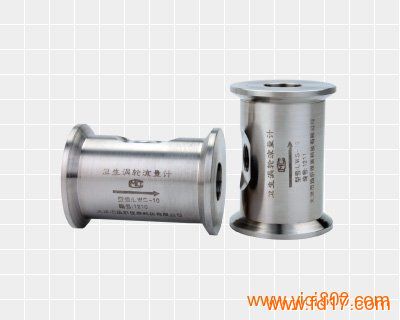

LWS系列卫生涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精确度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。LWS系列卫生涡轮流量计已达到同类产品国际水准，是卫生行业理想仪表。
产品特点——————————————
□ 国际化标准，可替代同类进口产品；
□ •防腐防锈材质，适用于卫生行业；
□ •快装式结构，易于安装维护；
□ •精度高，重复性好；
□ •高品质涡轮，超出常规的量程范围；
适用场合一——————————————
•制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量；
•食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。
1. 基本参数：
表1
仪表口径 4、6、10、15、20、25、32、40 、50
精度等级 ±1%R、±0.5%R、±0.2%R（需特制）
量程比 1:10；1:15；1:20
仪表材质 316（L）不锈钢
被测介质温度（℃） -20～＋120℃
环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号 传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
变送器：两线制4 ~ 20mADC电流信号
供电电源 传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线 STVPV3×0.3（三线制），2×0.3（二线制）
传输距离 ≤1000m
信号线接口 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级 基本型：非防爆产品；防爆型：ExdIIBT6
防护等级 IP65
2. 测量范围及工作压力
表2
仪表口径
（mm） 正常流量范围
（m3/h） 扩展流量范围
（m3/h） 常规耐受压力
（MPa）
DN 4 0.04～0.25 0.04～0.4 1.0
DN 6 0.1～0.6 0.06～0.6 1.0
DN 10 0.2～1.2 0.15～1.5 1.0
DN 15 0.6～6 0.4～8 1.0
DN 20 0.8～8 0.45～9 1.0
DN 25 1～10 0.5～10 1.0
DN 32 1.5～15 0.8～15 1.0
DN 40 2～20 1～20 1.0
DN 50 4～40 2～40 1.0
仪表选型一——————————————
表3
型 号 说 明
LWS─ □ /□ /□ /□ /□
公
称
通
径 4 4 mm
6 6 mm
10 10 mm
15 15 mm
20 20 mm
25 25 mm
32 32 mm
40 40 mm
50 50 mm
类 型 N 传感器型：+12V或24V供电，输出三线制脉冲信号
A 变送器型：+24V供电，输出二线制4～20mA
B 智能型：锂电池供电，现场显示无信号输出
C 智能型：+24V供电，现场显示并输出二线制4～20mA
C1 智能型：+24V供电，现场显示并带有RS486通讯协议
C2 智能型：+24V供电，现场显示并带有HART通讯协议
精度等级 05 0.5级
10 1.0级
02 0.2级（协商订货，生产周期较长）
