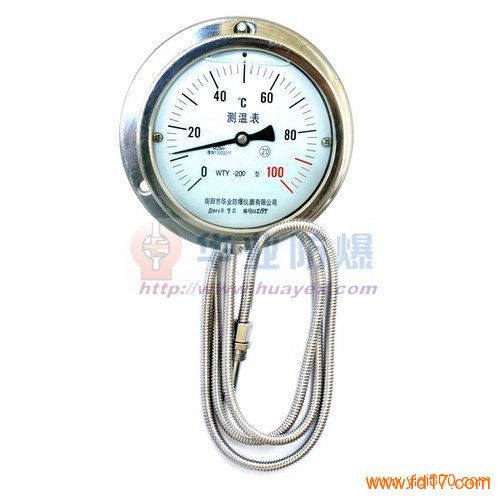

WTZ-280(Z)液体压力式单指示温度仪表
/Productimage/WTZ-1.jpg
1、 概 述
该仪表比传统型压力式测温仪表有较大的创新和发展，温包体积可以缩小到原来的1/30,创造性地将传感器热电阻内置于测温元件内，实现了机电一体化的测温功能，形成了以压力式温度仪表为基本测温功能的远传、防震、防腐、电接点、温度信号变送等多功能系列化测温仪表，成为防爆电机测温的首选和专用仪表，该仪表分为防爆型和普通型两个系列。
WTZ压力式普通测温仪表是以基本形式WTZ-280为基础，派生283、284、285、286、287、288等，功能与其对应的防爆产品基本相同，只是产品应用在非防爆场合的温度测量和调节。表壳分为铸铝和不锈钢两种。
测温部分(温包)的材料：紫铜、紫铜镀铬或1Cr18Ni9Ti。
/Productimage/WTZ-2.jpg
2、 型号含义
/Productimage/WTZ-3.jpg
3、 产品分类
/Productimage/WTZ-4.jpg
4、 仪表安装尺寸
a.螺纹固定：
/Productimage/WTZ-5.jpg/Productimage/WTZ-6.jpg
法兰盘固定：
/Productimage/WTZ-7.jpg
b、温包结构示意图及固定方式
/Productimage/WTZ-8.jpg
5、WTZ-280为压力式温度仪表的基本形式
6、WTZ-283、284、285为压力式远传信号测温仪表
该仪表是将铂热电阻与WTZ压力式温度计的温包置于同一测温装置内的复合仪表。两个测温系统相互独立，互不影响各自的测量，提高了温度测量的可靠性和准确性。
铂热电阻远传信号接线和变送器接线同WTZd-283、285
7、WTZ-286、287、288为压力式电接点测温仪表
该仪表是在WTZ-280单指示的基础上安装了接点装置，通过调节结构，可以方便地改变指针的设定位置，当被测温度上升(或下降)到设定值时，仪表会给出一个开关信号，用于控制、调节或报警被测温度。
该仪表的接点型式与电气参数、接点性能与接线方式与其对应的防爆产品相同。
此类仪表在选型时，电接点与防震两个功能不能同时具备。
