产品型号： | YHS-718D |
| 产品品牌： | HY | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-11-16 | |
 |
||
详细说明

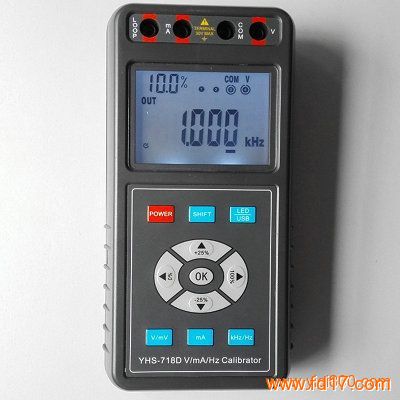

电压电流频率过程校准仪（V /mA /Hz Calibrator）（以下简称“校准仪”）是一种可精确输出及测量电流、电压、频率的工具。可校验以模拟量输入输出的传感器、变送器、调节器、记录仪、智能流量积算仪、电／气执行器等常规的工业自动化仪表，方便现场校验调试，维修安装；也可以用于校验和整定计算机一系列接口板卡，如电阻板、A/D板、D/A板、精密电压电流设备等。可广泛应用于石油、化工、冶炼、造纸、发电、仪表行业及科研部门等领域。是仪表工和电气工程师必备工具。
注：本说明书所说的毫安、电压、毫伏都指直流毫安、直流电压、直流毫伏。
2.1 主要特点
1: 全新的面膜按键设计，手感好，防水，防尘，长寿命。
2：显示器有百分比显示—显示输入输出占满量程的比；显示输入输出插孔提示图，防误操作。
3：采用大容量锂电池组，低自放电。开机工作时间长，可以设定自动关机时间长短，可节约大量运营费用！
4：内置线性充电管理电路，充电和开机工作可同时进行。
5：输出信号有0%，100%按键，切换量程上下限；有+25%，-25%按键，步进输出。如需要，这些值可以在开机中设定更改。
6：仪表的电流输出有源毫安输出（SOURCE mA）和模拟毫安输出（SIMULATE mA）两种。 源毫安输出——校准仪内部提供电源，输出电流。模拟毫安输出——校准仪需外部提供电源，此时模拟一个用外接电源供电的两线制变送器。
7：仪表可以输出0.065-100.000Hz/0.065KHz-10.000kHz 的精密频率信号。输出频率的幅值可以在0-10V直接设定，间空比在0.5%-99.5%之间设定；可以测量0.001-100.00Hz/0.010-20.000kHz任意波形频率信号。
8：仪表可以测量和输出0-10V/0-100mV电压信号，和测量0-24mA电流信号。
9：有24V回路电源，可以为两线制变送器提供电源，同时显示器显示输出电流大小。
10：厂家提供校准文件，客户可以方便简单闭壳校准。仪表有USB通讯功能，协议透明，便于用户集成系统。
主要功能指标：
1 测量直流电压（MEASURE V DC）
量程
分辨率
准确度
输入阻抗
0 —+10V
1mV
±（读数的0.02%+4个字）
1MΩ(兆欧)
2 测量直流毫伏（MEASURE mV DC）
量程
分辨率
准确度
输入阻抗
0—+100mV
0.01mV
±（读数的0.02%+4个字）
1MΩ(兆欧)
3 测量直流毫安（MEASURE mA DC）
量程
分辨率
准确度
采样电阻
0 —+24 mA
1 uA
±（读数的0.02%+4个字）
10Ω
4 源/模拟输出直流毫安（SOURCE / SIMULATE mA DC）
量程
分辨率
准确度
0— +24 mA
1 uA
±（读数的0.02%+4个字）
SOURCECE MODE（源输出模式）带负载能力：20毫安时，最大为1000Ω .
SIMULATE MODE（模拟输出模式）外部回路电源规格：一般为24伏，最大30伏，最小12伏。
5 输出直流电压（SOURCE V DC）
量程
分辨率
准确度
0 ---- +10V
0.001V
±（读数的0.02%+4个字）
6 输出直流毫伏（SOURCE mV DC）
量程
分辨率
准确度
0— +100 mV
0.01 mV
±（读数的0.02%+4个字）
7 频率测量
类型
测量范围
分辨率
准确度
KHz测量
0.010—20.000KHz
2Hz
±4Hz
Hz测量
0.001—39.999Hz
0.005Hz
±0.01Hz
40.00—99.99Hz
0.02Hz
±0.05Hz
1、 在频率测量时，频率的幅度需随输入频率变小而变大。典型情况下测量1kHz时幅度大于200mV。所有输入频率的幅度小于20V。频率的波形可以为正旋波、三角波、方波。
8 频率输出
类型
输出范围
分辨率
准确度
KHz输出
0.060—2.000KHz
1Hz
±2Hz
2.000—4.000KHz
4Hz
±8Hz
4.000—8.000KHz
16 Hz
±32Hz
8.000—10.000KHz
25 Hz
±50Hz
Hz输出
0.060—99.999Hz
0.001Hz
±0.005Hz
1、 输出波形是矩形波。幅度默认为5V,可以在配置菜单中更改，范围为0.5V—20.0V。
2、 输出波形占空比（正脉冲的持续时间与脉冲总周期的百分比）默认为50%，可以在配置菜单中更改，范围为5%—95%。
