产品型号： | FS3012 |
| 产品品牌： | 世纪华胜 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2018-01-18 | |
 |
||
详细说明
◆概述

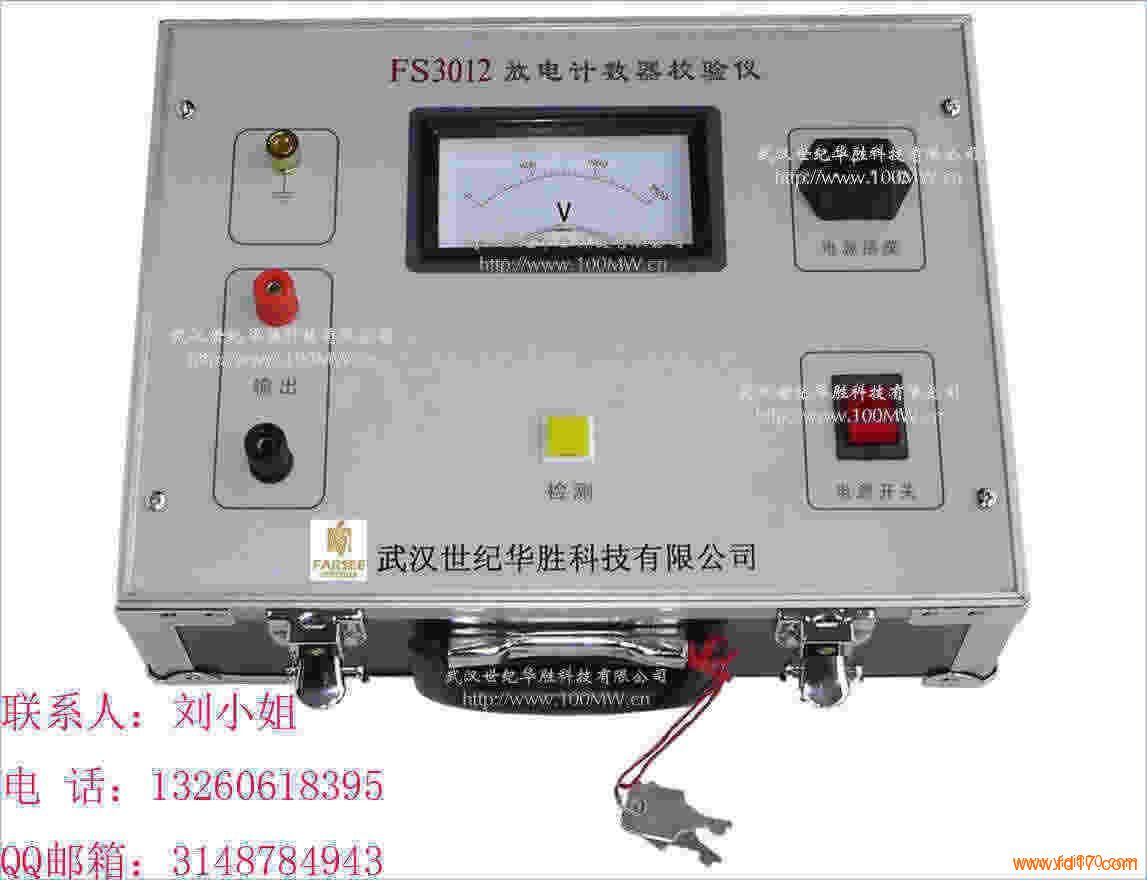

用于避雷器是保证电力系统安全运行的重要设备之一。避雷器动作计数器起着监测避雷器泄漏电流和记载雷击次数作用。避雷器泄漏电流的大小直接反映避雷器性能的好坏，试验人员一般都将泄漏电流值当作避雷器是否正常工作的重要依据；另外，每当雷雨季节来临之前，工作人员都要测试计数器能否可靠动作。 华胜FS3012避雷器计数器测试仪正是满足现场这种需要的实用仪器。
检测避雷器计数器动作与否的专用测试仪器。(1)输出电流：8/20μs、100A的冲击电流.(2)输出电压：0～1200V。
◆FS3012避雷器计数器测试仪工作原理
仪器工作原理按标准冲击电流法设计，仪器原理示意图如下图所示。仪器内部冲击电流发生器产生8/20μs、100A的冲击电流波作用于动作计数器。
FS3012原理示意图（虚线框内）
C：充电电容 R：充电电阻 L：阻尼电感 D：整流硅二极管
r：分流器 B：试验变压器 V：静电电压表 CRO：高压示波器
◆FS3012避雷器计数器测试仪技术参数
☆ 输入电压：220±10%，50±0.5Hz
☆ 输出电流：8/20μs、100A的冲击电流
☆ 输出电压：0～1200V
☆ 仪器重量：5kg
◆仪器别称
“氧化锌避雷器测试仪”别称：避雷器放电计数器测试仪，避雷器动作计数器测试仪。
