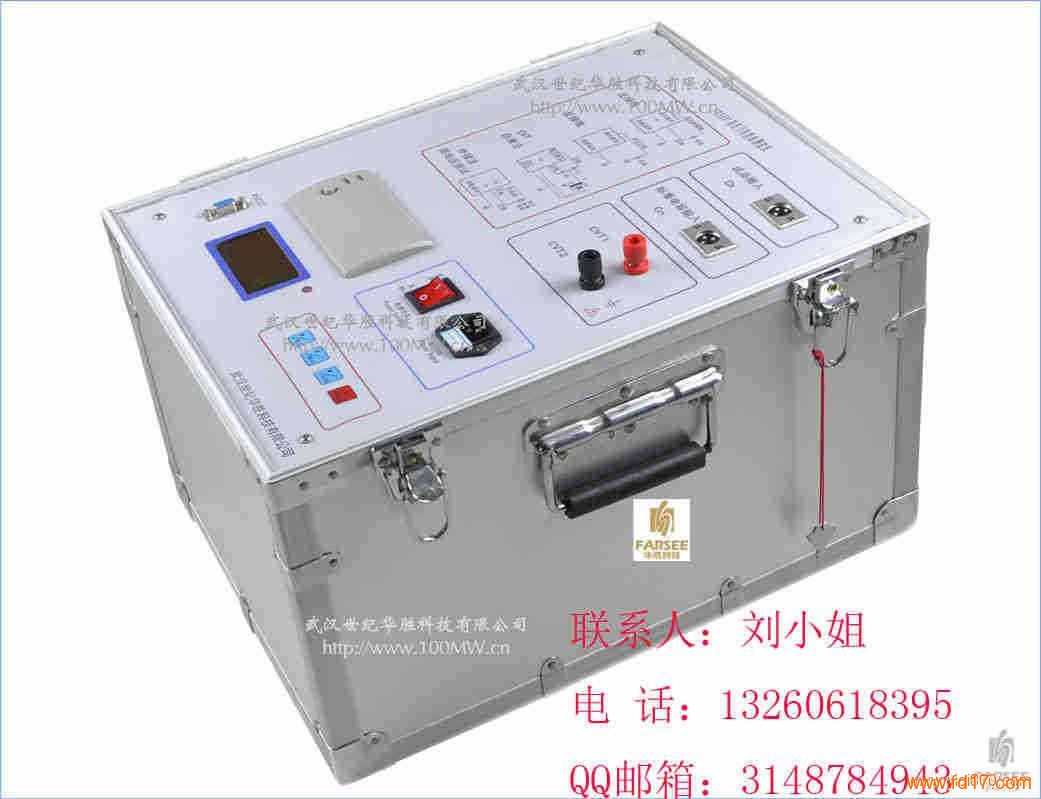

产品型号： | FS3001 |
| 产品品牌： | 世纪华胜 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2015-12-15 | |
 |
||
详细说明
◆ 概述
电气设备绝缘介质损耗因数（tanδ）测试是电力系统绝缘检测最精密、最主要和最常用的试验方法之一。测试tgδ值可有效发现绝缘的受潮、绝缘分层、穿透性导电通道、绝缘老化污秽等缺陷。但是常规试验仪器现场测试tgδ时，存在接线复杂、抗干扰能力差和反接法测试数据误差大等缺点。华胜FS3001高压抗干扰介质损耗测试仪采用最新抗干扰技术，操作简单安全，测试数据准确，符合国家新颁布电力行业标准《高压介质损耗测试仪通用技术条件 DL/T962-2005》的要求。
FS3001高压介质损耗测试仪抗干扰、高精度测试绝缘状况。 1.介质损耗（tanδ）测试范围 0～1 ，分辨率0.0001。 2.电压0.5kV～10kV。
◆ FS3001高压介质损耗测试仪主要特点和功能
☆ 采用变频测试技术，消除现场50HZ工频干扰，即使在强电磁干扰的环境下也能测得可靠数据
☆ 具有外施电压和外加Cn的测量功能
☆ 抗干扰介损自动测量仪测量准确度高，可满足油介损测量要求，因此只需配备标准油杯和专用测试线即可实现油介损测量
☆ 接地保护功能，当仪器不接地或接地不良时，仪器不进入正常程序，不输出高压
☆ 过流保护功能，在试品短路或击穿时仪器不受损坏
◆ FS3001高压介质损耗测试仪主要技术参数
☆ 测量范围：0.1%＜tgδ＜50% 3PF＜Cx＜60000PF
10KV时，Cx≤30000PF 5KV时，Cx≤60000PF
☆ 准确度：tgδ±（读数x1.0%+0.08%） Cx±(读数x1.5%+5PF)
☆ 分辨率:tgδ:0.01% Cx:1pF
☆ 高压输出：0.5~10kv,每一档增加500V,共有10档，容量：1500VA
☆ 电源：电压：220±10%V，频率：50±1Hz ，谐波适应：≤3%
☆ 使用条件：-15℃~50℃ 相对湿度：＜80%
☆ 外型尺寸：460(L)×335(W)×340(H) mm3
☆ 仪器重量：25kg
☆ 电子电路功耗：不大于40VA
☆ 测试范围：
1.介质损耗（tgδ）测试范围 0～1 ，分辨率0.0001
2.电容量（Cx）分辨率0.01PF，测试范围如下 ：
（1）内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kV 0.75kV 1kV 30PF~1.5μF
（2）外接方式
“外接升压器”方式最高试验电压10kV；
“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定（Umax=Imax/ωC）。
标准回路最大电流50mA(In=UωCn) ，被试回路最大电流2A（Ix=UωCx）
☆ 内部升压器输出能力
试验电压 额定输出电流
5KV 7.5KV 10KV 100mA
1.5KV 2.25KV 3K 300mA
0.5kV 0.75kV 1kV 500mA
☆基本测试误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，基本测试误差应符合下表规定。
测试内容：介质损耗因数tgδ 时
电容量范围（Cx）： 50pF~60000pF时
不接地时，基本误差：±(1%读数+0.0005)
接地时，基本误差： ±(1%读数+0.0010)
电容量范围（Cx）：10pF~50pF或60000pF以上时，
不接地时，基本误差： ±(1%读数+0.0010)
接地时，基本误差： ±(2%读数+0.0020)
电容量范围（Cx）：3pF~10pF 时，
不接地与接地时，基本误差：±(2%读数+0.0020)
测试内容：电容量
电容量范围（Cx）： 50pF以上
接地与不接地 ，基本误差：±(1%读数+1pF)
电容量范围（Cx）： 50pF以下
接地与不接地 ，基本误差：±(1%读数+2pF)
◆ 仪器别称：
“高压介质损耗测试仪”别称：抗干扰高压介质损耗测试仪，介损测试仪，介质损耗因数测试仪，介损仪，tgδ测试仪，tanδ测试仪，介损电桥测试仪，介质损耗测试装置，介质损耗测试仪。
