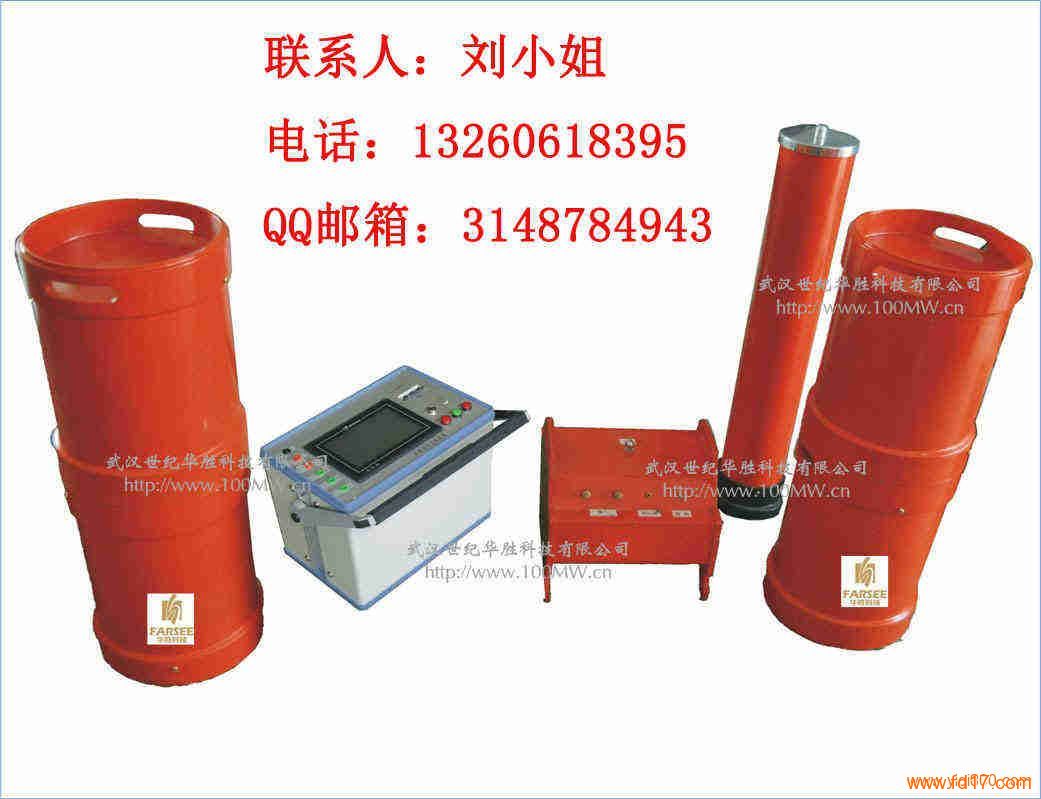

FS调频串联谐振试验装置

	产品型号：	FS
	产品品牌：	世纪华胜
	产品价格：	面议
	所 在 地：	湖北 武汉市
	发布日期：	2015-12-15

详细说明

◆ 概述
  调频串联谐振试验装置适用于大容量、高电压的电容性绝缘试品，如发电机、电力变压器、高压交联电力电缆、互感器、套管等的高压耐压试验。系列产品，电压和容量根据用户需求定制。
变频串联谐振试验装置是运用LC串联谐振的原理，通过改变输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置适用于大容量、高电压的电容性绝缘试品，如发电机、电力变压器、GIS和高压交联电力电缆、互感器、套管等的高压耐压试验。 华胜FS系列变频串联谐振高压试验装置符合DL/T849.6-2004<<高压谐振试验装置 >>

◆ 调频串联谐振试验装置主要功能和特点
☆  装置可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
☆  自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
☆  支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
☆  系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
☆  保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

◆ 调频串联谐振试验装置主要技术参数
☆  谐振电压波型：正弦波，波形畸变率＜1.0% 。
☆  输出频率：30～300Hz
☆  工 作 制：满功率输出下，连续工作时间60min 。
☆  品质因素：30～80
☆  工作电源：380/220V±10%，50±0.5Hz。
☆  工作环境：温度－10℃～+50℃； 湿度＜95%，无凝露状况 。

◆ 调频串联谐振试验装置各种耐压试验的比较
☆  比较内容   工频耐压 直流耐压 变频耐压 0.1Hz耐压
☆  耐压等效性     好       差       好        好
☆  绝缘破坏性     小       大       小        小
☆  操作安全性    较高     较低     较高       高
☆  试验接线      复杂     较复杂   较复杂   最简单
☆  最高电压      较高     较高     较高     ≤90kV
☆  设备重量      最大     最小     较大       小

◆ 调频串联谐振试验装置适用范围：
☆  电缆变频谐振装置。
☆  发电机交流耐压装置。
☆  变电站电气设备交流耐压谐振装置。
☆  CVT检验用谐振升压装置。

◆产品别称：
“调频串联谐振试验装置”别称：串联谐振高压耐压装置，变频串联谐振装置。
