产品型号： | CHT-W系列 |
| 产品品牌： | 西博臣 | |
| 产品价格： | 420元/个 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2010-04-13 | |
 |
||
详细说明
〓电气特性〓

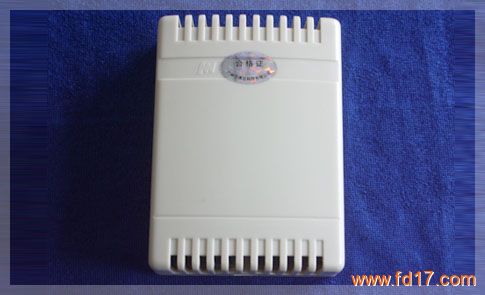

CHT系列温湿度传感器采用优质进口高分子湿敏电容作为湿度测量部件、铂热电阻作为温度敏感元件，配以稳定可靠信号处理电路，将环境中的温度与湿度转换成与之相对应的标准信号，具有体积小、重量轻、测量精度高、响应速度快、长期稳定性好等特点，可广泛应用于气象、国防、科研、邮电、烟草、化工、环保、档案文物保存、医疗卫生、宾馆、粮食等物资仓储、果品保鲜、高级住宅等各种需要对空气温湿度进行测量与控制的场合
1、型号
CHT-WI/A（B）：墙面安装/温度、湿度（电流输出） 温湿一体型
CH ?WI/A（B） 墙面安装/湿度（电流输出）
单湿型
CT ?WI/A（B） 墙面安装/温度（电流输出）
单温型
A：温度范围为0~50℃ B：温度范围为-20~80℃
2、规格
2-1．电源 ： 12VDC-24VDC (或24VAC,仅限电压输出)
2-2．使用范围：
温度 ： 0 ~50℃或-20~80℃
湿度 ： 10~100 RH%
2-3.．保存条件 ：
温度 ： -10 ~60℃
湿度 ： 90%RH或以下
2-4．湿度变送范围 ： 0~100%RH
2-5．湿度精度 ： ±3%RH（在25℃，40~80%RH范围内）
2-6．湿度输出信号 ： 4 ~20mA（湿度范围0 ~100%RH）
（ 参考） at 25 deg.C
湿度（ %RH） 20 30 40 50 60 70 80 90
电流输出（mA） 7.2 8.8 10.4 12.0 13.6 15.2 16.8 18.4
（参考） CHT-WI/A
温度（deg.C） -20 -10 0 10 20 30 40 50 60 70 80
输出电阻(欧姆) 4 5.6 7.2 8.8 10.4 12 13.6 15.2 16.8 18.4 20
2-11温度敏感元件：铂电阻 “HONEYWELL” PT1000
3、标准测试条件
3-1测试条件：
环境：普通室温25℃，无强烈电磁干扰
3-2测试方法：
湿度：将变送器放置于0%RH的湿度环境30分钟，然后从10%RH的湿度环境平衡15分钟，测试湿度输出， 依次升湿至95 %RH， 梯度10%RH，然后降湿至10%RH，循环测试，供电电压12VDC 或24VDC
温度：0 - 50℃或均衡升温，降温，梯度5℃，供电电压12VDC 或24VDC
3-3测试仪器
1）、温湿度发生器： 高精度恒温恒湿试验箱
2）、标准： GE公司光电露点仪 （湿度精度±1%RH，温度±0.3% ），
3）、电流表： (HP公司 六位半万用表 精度 0.01 mA)
4、可靠性测试
序号 项目 方法 要求
1 冲击试验 将变送器从 1 米高度，自由落体，扔向硬木地板 3 次。 没有摔裂，没有破坏，电性能正常。
2 振动试验 振动试验在 X-Y-Z 轴振动 30 秒，频率在 10~55HZ ，幅度 1.5mm 。 同上
3 加热试验 在恒定的 55 ℃、 30%RH 下面放置 1000 小时 精度± 3%RH
4 冰冻试验 在恒定的 -10 ℃、 30%RH 下面放置 1000 小时 精度± 3%RH
5 高湿试验 将变送器放置在 40 ℃、 95%RH 下放置 1000 小时 精度± 3%RH
6 温度循环试验 300 个循环，每个循环是 -10 ℃下放置 1 小时，后升温至 55 ℃，放置 1 小时，再进行另一循环。 精度± 3%RH
温度± 0.5 ℃
备注：
1)所有的数据都基于湿度变化范围在80%RH以内
2)每项试验之后,变送器必须放在普通环境和湿度下放置24小时后进行另一测量
