产品型号： | UW5261 |
| 产品品牌： | 浙大优稳 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2018-07-11 | |
 |
||
详细说明
产品介绍：

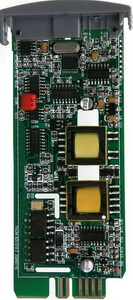

UW5261模拟量输入模块实现单路模拟量输入通道的信号类型选择、程控放大、数据变换、故障诊断、数字滤波、温度补偿、线性校正、工程转换等，支持通用输入与在线更换。
主要功能特点：
1、支持模拟量（电压/电流/热电阻/热电偶）通用输入，全量程高精度；
2、自动进行环境温度补偿及零点与增益校正，免调校、免维护；
3、在线自诊断与运行状态显示，快速判别故障点；
4、热电偶信号自动冷端补偿，断偶检测；
5、模块与系统之间、模块与模块之间完全隔离，将外部干扰拒之门外；
6、提供+24V/30mA隔离配电输出，为现场二线制或三线制变送器直接配电，降低配套成本与工程量，显著提高系统抗干扰性与稳定性；
7、浪涌保护与在线插拔支持电路，支持模块在线插拔、在线更换；
8、低纹波、低温漂、高效率、高稳定、高耐压隔离度电源设计，具有软启动、输入短路保护、输出功率限制、配电输出限流等多重保护。
主要技术参数
参数名称 技术指标
输入信号 电压：0-10mV、0-20mV、0-100mV、0-5V
电流：0-10mA、0-20mA、4-20mA
热电阻：Pt100、Cu50
热电偶：B、E、J、K、S、T
输入阻抗 电压10MΩ；电流200Ω
隔离阻抗 20MΩ@ 500V
共模抑制比 >120dB
串模抑制比 >60dB
输入精度 ±0.1% F.S.
供电电源 +24VDC，<50mA(配电)，<30mA(不配电)
外形尺寸 145mm×38mm×12mm
