产品型号： | HG-200-AB |
| 产品品牌： | 华高 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 惠州市 | |
| 发布日期： | 2019-02-19 | |
 |
||
详细说明

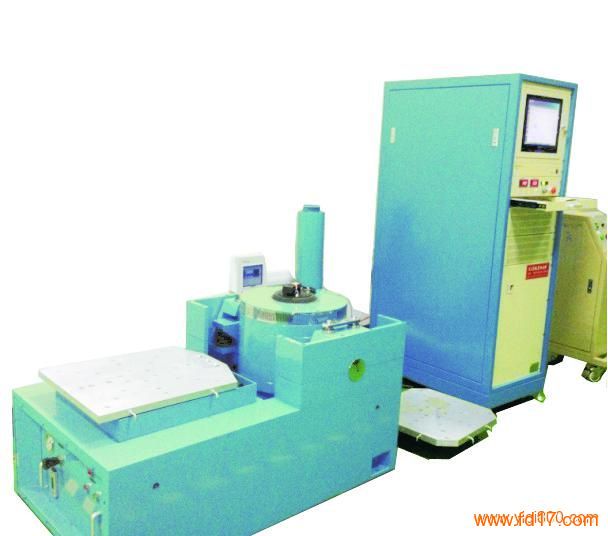

电磁式振动试验机 技术资料书
系统保护
整个功率放大器具有：电网过压、电网欠压、电网缺相、逻辑故障、功率模块保护 、功率模块温度、输出过流、输出过压、驱动电源、台体位移、台体温度、外部连锁等保护电路，任何故障发生时，关闭输出，同时声光报警。除以上保护外,还具有RMS值超差保护、紧急停机装置等完善运行的保护功能。
额定输出电压
120Vrms
功放效率
＞92%
尺寸（无包装）（L×W×H）
545mm×720mm×1625mm
功放重量（无包装）
320kg
风机（型号：JF-5）
风机功率
4kW
风量
0.18m3/s
风管直径
125mm
风压
0.015kgf/cm2
尺寸（无包装）（L×W×H）
470mm×480mm×810mm
重量（无包装）
58kg
垂直扩展台面（型号：STB-0606）
台面尺寸
600mm×600mm
等效质量
26kg
上限频率
500Hz
台面材质
铝合金
水平滑台（型号：SC-0606）
台面尺寸
600mm×600mm
厚度
30mm
台面重量
36kg
使用频率
1000Hz
轴承数
1个
轴承重量
0.58kg
连接头重量
1.4kg
最大负载
300kg
台面材质
铝合金
（二）设备分项介绍
1、振动台台体（型号：HG-600）
1.1 概述
l 双磁路结构使磁场强度高，漏磁小；特殊的消磁结构能把台面漏磁降到1mT以下。
l 采取动力学优化设计的无骨架动圈在减轻运动部件质量的同时提高了一阶谐振频率，展宽了电动振动台的上限工作频率。
l 内置支撑空气弹簧承载、承载力大，低频特性好。
l 耳轴采用多层橡胶隔振，垂直导向；大负载工作时，台体运动平稳；在垂直振动时可免用专用地基。
l 系统具有台体过热、过载、过电流、过电压、过位移等保护。电网过压、欠压、缺相等保护。驱动电源保护、限流保护、软启动设置、温度保护、励磁开路、短路保护、模块故障保护等保护功能。
l 与数字式振动控制仪配套可实现正弦、随机、经典冲击、冲击响应谱、随机+正弦振动、随机+随机振动等各种环境适应性试验。
l 系统对电网电压波动要求低（≤±10%）。
l 系统对接地电阻要求低（≤4Ω）。
l 系统可靠性高，特别适宜长时间运行的工作环境。
特点：
l 引进国外技术，关键部件和材料进口（空气弹簧、环氧树脂、不锈钢板、减震橡胶等）；
l 内置支撑空气弹簧承载、承载力大；
l 耳轴采用多层橡胶隔振，垂直导向；
l 利用有限元分析制造的无骨架动圈，更有效地提高动圈的共振频率的同时减轻运动部件质量；
2、数字式开关功率放大器（型号：SKA-6）
2.1概述
本系统采用正弦脉冲宽度调制技术的数字式功率放大器。其工作原理是：利用MOSFET场效应管的高频开关能力，将控制仪输入的低电压信号通过数字电路进行放大并还原成原信号，然后将其输出至振动台的动圈线路，推动振动台台面运动。数字式功率放大器的主要组成部分：前置控制，功放模块，保护电路，电源部分和电柜。本系统通过模块化设计驱动小推力、中推力和大推力系列的振动台。功率放大器的输出范围为1kVA～300kVA。系统技术指标完全适用于现有的或新的风冷或水冷型电动振动台。
2.2特点
l 维修方便：可互换的功率模块盒、设计紧凑，节省空间、维护方便、维修快捷。
l 液晶显示：逻辑模块采用CPU微电脑芯片处理器，液晶显示功能；可详细显示系统各种数据（功放输出真实RMS值，附加额外数据显示）及运行状态和故障判断。且具有远程遥控、遥测、遥信功能，界面友好，操作方便。
l 保护功能齐全：功率放大器设置了电网过压、电网欠压、电网缺相、逻辑故障、功率模块保护 、功率模块温度、输出过流、输出过压、驱动电源、台体位移、台体温度、外部连锁等保护电路，任何故障发生时，关闭输出，同时声光报警。
l 转换效率高（大于95%），调制转换频率高。
l 性能指标高：采用正弦倍频脉宽调制技术，开关频率高，信噪比高，总谐波性失真小。
l 功率因数高：采用功率因数补偿装置，功率放大器功率因数可达95%，使得电网容量得以充分利用。
l 数据记录：逻辑模块可记录运行时间，故障状态，最大输出。
l 采用均流技术：电子自动均流技术，并联均流不平衡度≤1%。
l 技术先进：吸收日本和欧美先进技术，并且结合自有的高频开关电源控制技术优势，经二次开发技术更先进，性能更可靠，并全面模块化。
