产品型号： | DDS228L单相电子式电能表 液晶显示 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2013-06-20 | |
 |
||
详细说明
一、概述

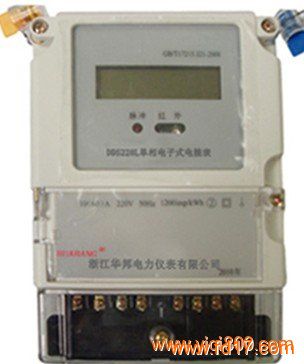

DDS228L型单相电子式电能表(液晶显示)是本公司研制生产的电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。具有独立的调制式红外光口和 1 路RS485 通讯口；该表具有高可靠、高精度、长寿命等优点。它适应电压范围宽，且整机出厂后无须调整。可广泛应用于城市、农村或工厂企业单相交流电的计量场合。
引用标准：
GB/T17215.321—2008《交流电测量设备 特殊要求第21部分：静止式有功电能表（1级和2级）》
GB/T17215.301—2007《多功能电能表 特殊要求》
DL/T 698—1999《低压电力用户集中抄表系统技术条件》
DL/T645—2007《多功能电能表通信协议》
二、主要技术参数
参比电压： 220V
参比电流： 1.5A、5A、10A、20A
参比频率： 50Hz
基本误差：符合GB/T17215.321-2008的要求
起动电流：≤0.004Ib(直接接入式)
潜 动：电能表施加参比电压的115％而电流线路无电流时，电能表在参比电压、起动电流下产生1个脉冲的10倍时间内，电能表测试输出不应产生多于1个的脉冲。
功 耗: 电压线路功耗（非通信状态）：≤ 1W， 8VA
电压线路功耗（通信状态）：≤ 3W， 12VA
电流线路功耗：≤1VA(在Ib电流下)
工作温度范围：-25℃～60℃
极限工作温度范围：-40℃～70℃
储存和运输极限温度范围：-40℃～70℃
相对湿度：年平均 ＜75％
30天（一年内这些天是以自然方式分布） 95％
在其他天偶然出现 85％
大气压力：63.0kPa～106.0kPa（海拔4000m及以下）
正常工作电压：0.9Un~1.1Un
扩展工作电压：0.8Un~1.15Un
停电后数据保存时间：≥ 10年
产品寿命：大于10年
外型尺寸：112mm×160mm×58 mm
重量：约0.6kg
电能脉冲宽度：80±20mS，典型值：80mS
红外通信速率：1200bps
RS485速率：2400bps
通信协议：符合DL/T645-2007《多功能电表通信协议》及其备案文件
三、主要功能简介
1 计量功能
具有正、反向有功电能计量功能，并能存储其数据，反向有功电量计入正向有功电量中。
2 通讯功能
具备远红外通讯或485通讯功能。
3 设置和清零
电能表出厂后不能设置底度，不能清零。
4 显示功能
a)液晶常显累计用电量，显示电能值的单位为kWh，数值显示位数为6位，小数位1位。
b)电能表使用高亮、长寿命LED作为指示灯；
脉冲指示灯：红色，平时灭，计量有功电能时闪烁。
5 脉冲输出
电能表具有与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T17215.211—2006的要求。电测试输出装置的特性符合GB/T15284—2002的要求。
