产品型号： | JSZW-10F |
| 产品品牌： | 上海华通 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闸北区 | |
| 发布日期： | 2014-08-21 | |
 |
||
详细说明

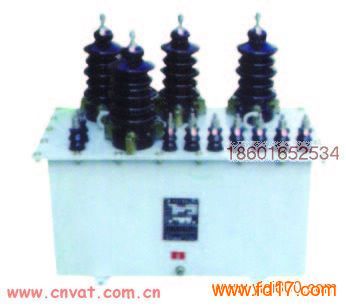

JSZW-6，JSZW-6F 户外三相五柱电压互感器
(
一、概述
本系列电压互感器为三相、户外、干式产品，JSZW-6为YO/Yo/[连接JSZW-6F为Yo/Yo/Yo/[ 连接。分别适用于额定频率50Hz:260Hz,额定电压为10kV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件
1.海拔高度不超过3000米；
2.周围环境温度不高于十40'C，不低于一5'C
3.周囤空气的相对湿度不大于85%（20 C）；
4.安装场所无腐蚀性的气体
三、结构简介
该系列产品为户内环氧树脂全真空浇注结构，其表面爬电比距大于25mm/kV.导磁材料采用高导磁硅钢片，经退火处理。
JSZW-10型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上计量绕组、保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。(华
JSZW-10F型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上．计最绕组、监控绕组、保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。
六、主要技术参数：
1产品标准GB1207-2006《电磁式电压互感器》
2产品表面爬电距离浦足II级污秽等级
3负荷的功率因数COS∮=0.8滞后）
