产品型号： | JDZX11-6 |
| 产品品牌： | 上海华通 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闸北区 | |
| 发布日期： | 2014-08-27 | |
 |
||
详细说明

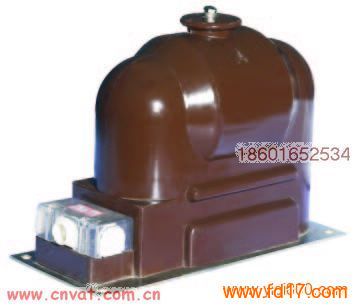

JDZX11-3、6、10 JDZXF11-3、6、10型
单相-全封闭电压互感器
723230
一、概述
本系列电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX11-3, 6, 10为， Yo/[连接，JDZXF11-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz或60Hz,额定电压 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件
1．海拔高度不超过3000米;
2.周围环境温度不高于+40 0C，不低于- 50度
3.周围空气的相对湿度不大于85％（2计）波：
4.满足II级污秽等级；
5安装场所无腐蚀性的气体
三、结构简介
JDZX11-3,6,10：JDZXF11-3,6,10型互感器为全封闭结构，绕组为环氧树脂全真空浇注全 绝缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装佗有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力．并可以保护 绕组不受潮。一次绕组引出线端子的标志为A、N；二次绕组引出线测量级端子的标志为a、n，保护 级端子的标志为da, do均在浇注体上清晰标注。
在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便 JDZX11-3，6，10互感器的连接组标号为1/1/1112-12，JDZXF11-3, 6, 10互感器的连接组标号为 1/1/1/1112112-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。
