产品型号： | US-20电磁阀 |
| 产品品牌： | 台湾UNID鼎机电磁阀 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 徐汇区 | |
| 发布日期： | 2013-11-07 | |
 |
||
详细说明

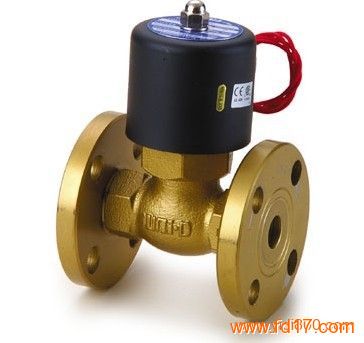

电磁阀 US-F系列
大流量高压高温型，
二口二位式常闭型(通电开型)电磁阀
型号：US-15F,20F,25F,35F,40F,50F
口径自：1/2"～2"(铜接式法兰)
适用流体：蒸气、空气、轻油、高压水、高压空气用途。
规格与特性：
1. US-F型系列为复动活塞引导式通电开型。
2. 阀体材质为铸造铜。
3. 须拥有基本压力0.5kgf/㎝2以上(1-1/4以上口径为0.1kgf/㎝2以上)方可开启。
4. 定格电压：AC110V/AC220V/DC24V(50/60Hz)。
5. 电压容许差：±10%，DC电压容许差：±1%。
6. 其它AC/DC电压值，可依客户需求制作。
7. 管径接续规格：JIS10K法兰，如需其它规格(如：ANSI 150LB、PN-16等)，可依客户需求制作。
8. 使用流体如为重油需另外定制。
9. 如压力范围超过15 kgf/㎝2，可另外订制其它高压规格，但需注明流体种类及实际工作压力
10. 安装需采用水平式配管，不适用垂直式配管。
型号 配管
口径 Cv值 节流口径 流体温度
(℃) IN-OUT入出口
操作压差
范围kgf/cm2 尺寸(mm) 重量(kg)
水 空气 蒸气 轻油 L H D
US-15 F 1/2" 4.0 17mm -5℃ ~185℃ 0.5-10 0.5-15 0.5-10 0.5-10 105 120 58 2.6
US-20 F 3/4" 6.0 17mm -5℃ ~185℃ 0.5-10 0.5-15 0.5-10 0.5-10 110 123 58 3
US-25 F 1" 12 22mm -5℃ ~185℃ 0.5-10 0.5-15 0.5-10 0.5-10 120 130 58 4.2
US-35 F 1-1/4" 18 30mm -5℃ ~185℃ 1-10 1-15 1-10 1-10 140 141 58 5.8
US-40 F 1-1/2" 32 30mm -5℃ ~185℃ 1-10 1-15 1-10 1-10 140 144 58 6.5
US-50 F 2" 48 50mm -5℃ ~185℃ 1-10 1-15 1-10 1-10 195 173 58 10.5
*以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。
*如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。
