US-100F电磁阀

	产品型号：	US-100F电磁阀
	产品品牌：	台湾UNID鼎机电磁阀
	产品价格：	面议
	所 在 地：	上海 徐汇区
	发布日期：	2013-11-07

详细说明

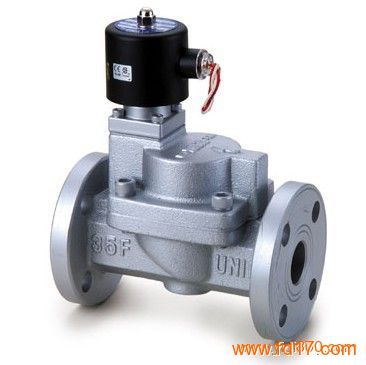

电磁阀 US-F 系列

大流量蒸气法兰口型，
二口二位式常闭型(通电开型)电磁阀
型号:US-35F,40F,50F,65F,80F,100F
口径自：1-1/4"～4"法兰口
适用流体：蒸气、水、空气等用途。




规格与特性：
1. US-F系列为复动复动引导式通电开型。
2. 阀体材质为FC-20。
3. 须拥有基本压力0.5kgf/㎝2以上方可开启。
4. 定格电压：AC110V/AC220V/DC24V(50/60Hz)。
5. 电压容许差：±10%，DC电压容许差：±1%。
6. 其它AC/DC电压值，可依客户需求制作。
7. 管径接续规格：JIS10K法兰，如需其它规格(如：ANS1150LB、PN-16等)，可依客户需求制作。
8. 如需动作为通电闭型，可另外订制『常开型』。
9. 安装需采用水平式配管，不适用垂直式配管。
型号 配管
口径 Cv值 节流
口径 流体温度
(℃) IN-OUT入出口
操作压差
范围kgf/cm2 尺寸(mm) 重量(kg)
蒸气 水 空气 L H D
US-35 F 1-1/4" 18 30mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 200 224 58 10.3
US-40 F 1-1/2" 22 32mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 200 226 58 11.1
US-50 F 2" 48 50mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 210 246 58 13.1
US-60 F 2-1/2" 60 65mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 240 278 58 19.1
US-80 F 3" 78 80mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 300 295 58 27
US-100 F 4" 98 100mm -5℃ ~185℃ 0.5-10 0.5-10 0.5-10 340 325 58 39
*以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。
*如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。
