产品型号： | DSWB |
| 产品品牌： | 航天鼎盛自动化 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2014-04-29 | |
 |
||
详细说明

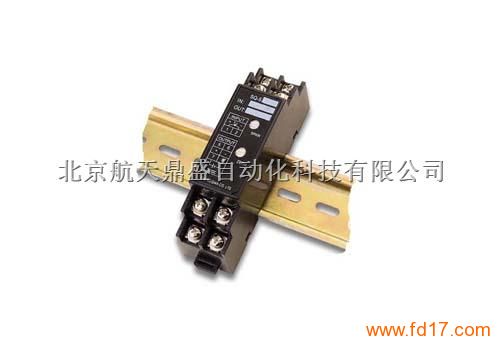

导轨式温度变送器
1、产品概述
DSWB型温度变送器将热电阻（热电偶）所测的温度变化通过电路处理，经信号放大后转化成标准的电压或电流信号。信号可以供数字仪表、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测与控制系统。本品采用优质电子器件，性能远高于其他同类产品，能够很好的为客户提供低成本高性能的解决方案
2、产品特点
☆ 二线制输出（4～20）mA，抗干扰能力强；
☆ 测量范围大；使用率高，标准级输出信号；
☆ 冷端温度自动补偿，非线性校正电路；
3、 性能参数
程量 热电阻测量范围 PT100：-200～650℃；CU50：-50～150℃
热电偶测量范围 K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃
输入信号 热电阻 Pt100、Pt500、 Pt1000、 Cu50
热电偶 K、E、S、T、J 、B、 R 、N
输出信号 4～20mA，1～5V DC
基本误差 ±0.25%、±0.5%
温度漂移 ≤0.015%/℃
供电电源 24V DC 允许范围为12～36V DC
负载电阻 电流输出 ≤500Ω
电压输出 ≥3KΩ
隔离特性 1000Vrms
功 率 ≤0.6W
环境条件 温 度：－25～80℃
相对湿度：≤95%
4、选型指南
DSWB 温度变送器
代号 测温材料
－R() 热电阻：Pt100、Pt500、 Pt1000、 Cu50
－E() 热电偶：K、E、S、T、J 、B、 R 、N
代号 输出信号
－I 4～20mA DC
－V 1～5V DC
代号 安装方式
－1 螺钉安装
－2 导轨安装
DSWB －R(Pt100) －I －2 完整的型号
