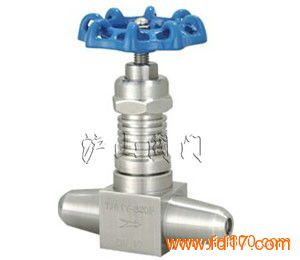

J61焊接式带散热片针型阀

	产品型号：	J61
	产品品牌：	上海沪山
	产品价格：	面议
	所 在 地：	上海 浦东新区
	发布日期：	2015-02-03

详细说明

J61焊接式带散热片针型阀



 质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！


销售：021-31007323
传真：021-33321522
技术：021-31007323




产品说明   服务承诺   订货流程

  产品名称：  J61焊接式带散热片针型阀    产品型号：  J61Y
  驱动方式：  手动    连接形式：  焊接
  结构形式：  二通式     密封材料：  硬质合金
  压力范围：  16.0MPa    公称通径：  DN6-DN10
  常用材质：  不锈钢    技术咨询：  021-31007323

沪山阀门制造（上海）有限公司是国内著名〖J61焊接式带散热片针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J61焊接式带散热片针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
J61焊接式带散热片针型阀介绍
  J61焊接式带散热片针型阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。J61W焊接式带散热片针型阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。沪山阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种法兰针型阀。
一、J61焊接式带散热片针型阀详细说明：
连接形式:焊接  主体材料:不锈钢
公称通径:DN6～10（mm）  适用介质:蒸汽
材质:不锈钢  密封形式:硬密封型
标准:国标  外形:微型
流动方向:单向  驱动方式:手动
零部件及配件:配件  用途:截止
压力环境:常压  工作温度:常温
类型(通道位置):二通式


二、J61焊接式带散热片针型阀结构形式：



三、J61焊接式带散热片针型阀应用规范：
1、设计制造：GB/T 12224-1989； JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面密封；上阀杆螺纹；带散热片
4、阀门检验和实验：JB/T 9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定


四、J61焊接式带散热片针型阀性能规范 单位：MPa
实验项目  压力值
公称压力  32
壳体实验  48
密封试验  35.2
气压试验  19.2
适用温度  ≤450℃
适用介质  水、蒸汽、油品等


五、J61焊接式带散热片针型阀主要零件材料：
型号  阀体  接头  阀杆  螺帽  填料
J61H-160  20#  20#  2Cr13  20#  柔性石墨
J61W-160P  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti
J61Y-160V  12CrMoV  12CrMoV  12CrMoV  20#


六、J61焊接式带散热片针型阀主要外形尺寸：
规格  Ф  L1  L  H  Do  重量（kg）
DN6  φ10  3  110  124  78  1.2
DN10  φ14  3.5  110  124  78  1.2
