J61Y焊接式针型阀

	产品型号：	J61Y
	产品品牌：	上海沪山
	产品价格：	面议
	所 在 地：	上海 浦东新区
	发布日期：	2015-02-03

详细说明

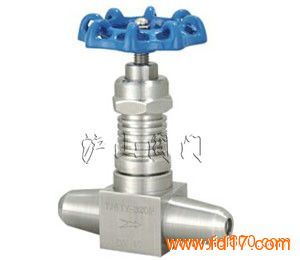

J61Y焊接式针型阀



 质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！


销售：021-31007323
传真：021-33321522
技术：021-31007323




产品说明   服务承诺   订货流程

  产品名称：  J61Y焊接式针型阀    产品型号：  J61Y
  驱动方式：  手动    连接形式：  焊接
  适用介质：  水、蒸汽、油品    密封材料：   硬质合金
  压力范围：  32.0MPa    公称通径：  DN6-DN25
  常用材质：  碳钢、不锈钢、锻钢    技术咨询：  021-31007323

沪山阀门制造（上海）有限公司是国内著名〖J61Y焊接式针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J61Y焊接式针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
J61Y焊接式针型阀介绍
    焊接式针型阀是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便。

一、技术介绍：

型号：
J61型焊接式针型截止阀   材质：碳钢
连接形式：法兰   公称通径：100 mm   适用介质：水
压力环境：高压   工作温度：高温   流动方向：单向
驱动方式：电磁   零部件及配件：配件   形态：蝶式
类型：二通式   标准：国标   外形：大型


二、结构形式:
压力表三通阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转，显著提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。
此阀主要应用电站一次门蒸汽和热循环水等处。




三、应用规范:
1、设计制造：GB/T 12224-1989； JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面密封；球面密封；上阀杆螺纹
4、阀门检验和实验：JB/T 9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、性能规范 单位：MPa
实验项目  压力值
公称压力  32
壳体实验  48
密封试验  35.2
气压试验  19.2
适用温度  ≤450℃
适用介质  水、蒸汽、油品等


五、主要零件材料:
型号  阀体  接头  阀杆  螺帽  填料
J61H-320  20#  20#  2Cr13  20#  柔性石墨
J61W-320P  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti
J61Y-320V  12CrMoV  12CrMoV  12CrMoV  20#


六、主要外形尺寸:
规格  Ф  L  H  Do  重量（kg）
DN6  Ф10  80  90  63  0.8
DN10  Ф14  96  100  78  1.0
DN15  Ф16  108  102  78  1.2
DN20  Ф20  117  128  100  1.5
DN25  Ф24  145  160  110  2.0
