产品型号： | J49H |
| 产品品牌： | 上海沪山 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 浦东新区 | |
| 发布日期： | 2015-02-03 | |
 |
||
详细说明

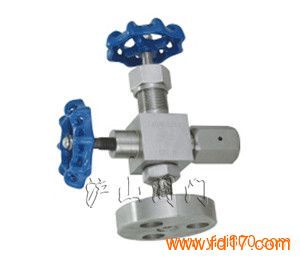

J49H压力计截止阀
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
销售：021-31007323
传真：021-33321522
技术：021-31007323
产品说明 服务承诺 订货流程
产品名称： J49H压力计针型阀 产品型号： J49H
驱动方式： 手动 连接形式： 法兰
适用介质： 水、蒸汽、油品 密封材料： 硬质合金、不锈钢
压力范围： 16.0～32.0MPa 公称通径： DN6-DN10
常用材质： 不锈钢 技术咨询： 021-31007323
沪山阀门制造（上海）有限公司是国内著名〖J49H压力计针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J49H压力计针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
J49压力计式截止阀介绍
一、J29W-320结构形式
J29型压力计式截止阀用截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能好，并有排污性能等特点。
J29压力计式截止阀
应用规范
1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
主要外形尺寸
规格 M1 M2 L1 L2 H Do 重量（kg）
DN6 M20×1.5 M14×1.5 60 56 86 63 1.0
二、J49-320结构形式
J49型压力计式截止阀用截止阀的用途，工作原理技术性能和J29型压力计用截止阀相同，其结构基本相同。所不同的只是连接形式不同，该阀一端用焊纹连接另一端则用法兰连接 。
J49压力计式截止阀
性能规范 单位：MPa
实验项目 压力值
公称压力 PN
壳体实验 1.5PN
密封试验 1.1PN
气压试验 0.6PN
适用温度 ≤180℃
适用介质 水、蒸汽、油品等
主要外形尺寸
规格 M1 A B C N-Ф L1 L2 H Do 重量（kg）
DN6 M20×1.5 42 70 16 3-Ф16 62 60 86 63 1.2
DN10 M20×1.5 42 70 16 3-Ф16 62 60 86 63 1.2
具体订货详情请进入：
