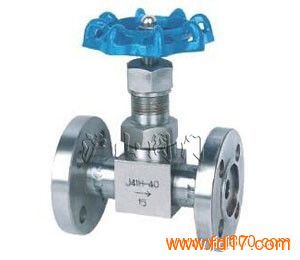

J48H、W法兰针型阀

	产品型号：	J48H、W
	产品品牌：	上海沪山
	产品价格：	面议
	所 在 地：	上海 浦东新区
	发布日期：	2015-02-03

详细说明

J48H、W法兰针型阀



 质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！


销售：021-31007323
传真：021-33321522
技术：021-31007323




产品说明   服务承诺   订货流程

  产品名称：  J48H、W法兰针型阀    产品型号：  J48H、W
  驱动方式：  手动    连接形式：  法兰
  适用介质：  水、蒸汽、油品     密封材料：   不锈钢，硬质合金
  压力范围：  1.0～4.0MPa    公称通径：  DN10-DN25
  常用材质：  铸钢，不锈钢    技术咨询：  021-31007323

沪山阀门制造（上海）有限公司是国内著名〖J48H、W法兰针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J48H、W法兰针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
J48H、W法兰针型阀介绍
   J48H、W法兰针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
    仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

    针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。

一、应用范围：

    法兰针型阀广泛应用于化工、电力、冶金等仪表测量管路系统，是一种不可缺少的产品。

二、结构形式：



三、应用规范：
1、设计制造：GB/T 12224-1989；GB/T12235-1989
2、连接形式：法兰连接；内螺纹连接
3、结构特征：锥面密封；上螺纹阀杆
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定


四、性能规范   单位：MPa
实验项目  压力值
公称压力  4
壳体实验  6
密封试验  4.4
气压试验  2.4
适用温度  ≤180℃
适用介质  水、蒸汽、油品等



五、主要零件材料：
型号  阀体  接头  阀杆  螺帽  填料
J48-W-40  20#  20#  2Cr13  20#  PTFE
J48-40P  SS304  SS304  SS304  SS304



五、主要外形尺寸：
规格  A  B  C  F  f  N-Ф  L  H  Do  重量（kg）
DN10  90  60  41  14  2  4-φ14  130  90  63  2.0
DN15  95  65  46  14  2  4-φ14  130  90  63  2.5
DN20  105  75  56  16  2  4-φ14  150  105  90  3.5
DN25  115  85  65  16  2  4-φ14  160  120  100  4.0
注：PN1.0、PN1.6、PN2.5、PN4.0法兰尺寸一样
