3051一体化三阀组

	产品型号：	3051
	产品品牌：	上海沪山
	产品价格：	面议
	所 在 地：	上海 浦东新区
	发布日期：	2015-02-03

详细说明

3051一体化三阀组



   质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！


销售：021-31007323
传真：021-33321522
技术：021-31007323




产品说明     服务承诺     订货流程


  产品名称：
 3051一体化三阀组    产品型号：
 3051
  驱动方式：
 手动
   连接形式：
 法兰、螺纹

  适用介质：
 水、蒸汽、油品
   密封材料：
  不锈钢

  压力范围：
 16.0MPa
   公称通径：
 DN6

  常用材质：
 不锈钢
   技术咨询：
 021-31007323


沪山阀门制造（上海）有限公司是国内著名〖3051一体化三阀组〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖3051一体化三阀组〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、3051一体化三阀组组成结构：

一体化三阀组由阀体、二个波纹管截止阀及一个平衡阀组成。

二、3051一体化三阀组结构形式：
3051一体化三阀组，是差压变送器的组合件。通过阀组与各种类型的差压变送器结为一体，使差压变送器的链接简化而牢固，并减少泄漏点。该阀可配接：1151、3051、EJA、ST3000等系列差变送器。

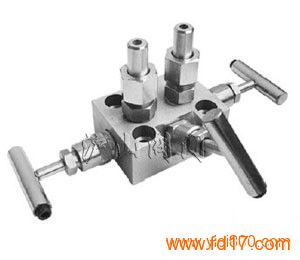

3051一体化阀组结构形式


三、3051一体化三阀组应用规范：
1、设计制造：GB/T 12224-1989 ；JB/T 8473-1996
2、连接形式：法兰式连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、3051一体化三阀组技术指标：
入口（2×）：M20×1.5/Ф14(活接式焊接导管)(中心距35mm).
出口（2×）：法兰（与变送器连接）中心距54mm.
4个螺栓孔中心距54mm. ×41.3mm.
螺栓螺纹:UNF7/16-20，M10 ×1.5, M12 ×1.75
压力等级:16MPa—40MPa,3532PSi—6000PSi
适用温度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
一体化三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器.

五、3051一体化三阀组性能规范   单位：MPa
实验项目  压力值
公称压力  16
壳体实验  24
密封试验  17.6
气压试验  9.6
适用温度  ≤180℃
适用介质  水、蒸汽、油品等



六、3051一体化三阀组主要零件材料：
型号  阀体  接头  阀杆  螺帽  填料
3051-160  20#  20#  2Cr13  20#  PTFE
3051-160P  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni9Ti



七、3051一体化三阀组主要外形尺寸：
规格  2-Ф  4-Ф  A0  A1  B1  重量（kg）
DN6  2-Ф14  4-Ф12  35  54  41  1.9
