产品型号： | HP-31B |
| 产品品牌： | HSA | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 宝鸡市 | |
| 发布日期： | 2018-02-27 | |
 |
||
详细说明
* HP-31B液位变送器传感部件：美国Sensors充油硅芯体
* 测量范围：0-1、2、5、10、....200 m
* 过 载：1.5倍满量程
* 精 度：0.5 %FS
* 工作温度：-20-85度
* 工作电压：24V DC
* 输出信号：4-20mA 二线 0-10mA 三线 0-5V 三线 （DC）
* 输出负载：=（Uv-10)/0.02 (欧姆）
* 与介质接触材料：a.壳 体：不锈钢 1Cr18Ni9Ti
b.密封圈：丁腈橡胶或氟橡胶
c.膜 片：不锈钢 316L
d.橡胶件：丁腈橡胶
e.电 缆：聚乙烯导气电缆
* 电路内置过流过压保护
* 电路加装抗高次谐波干扰电路
* 仪表具有良好的长期稳定性：±0.2%FS年
* 仪表接线：二线制；不分正负。
三线制；1.GND 2.+V 3.OUT
* 防护等级：露出部IP65

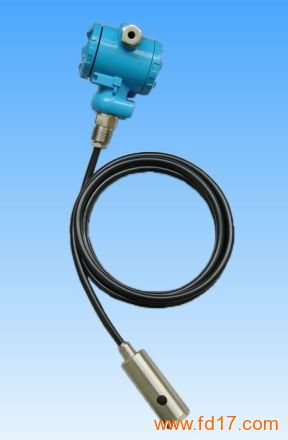

HP-31B系列压阻式液位变送器
一、概述
HP-31系列压阻式液位变送器是一种全密封潜入式固态压阻液位测量仪表。该型变送器选用经过
长期稳定性和可靠性试验压阻式OEM传感器及BB公司高精度的变送器专用电路XTR105装入一个不锈钢
壳体组成。一体化的结构和信号的标准化，为现场使用和自动化控制提供了方便。变送器顶部的钢帽
一方面起保护传感器膜片的作用，另一方面能使液体流畅的接触到膜片。防水电缆与外壳密封连接，
通气管再电缆内。可长期投入水中使用。
应用于对不锈钢、聚乙烯和丁晴橡胶相兼容的各种介质的液位测量，适用于石油、化工、医药、
冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位的测量与控制。
二、壳体设计
变送器的壳体设计采用不锈钢全密封结构，保证了变送器长期可靠的工作和对介质的广泛适应
能力。变送器壳体留有可以使液体流畅的接触到膜片的孔。顶部钢帽可以拧开以便进行仪表零点和
满度的调校。
三、使用须知
*仪表适用与测量对316不锈钢无腐蚀的各类液体。
*环境温度为 -20-85度时仪表也可工作，但测量精度有所下降。
*潜入式液位变送器安装时不要跌落探头和损伤专用导气电缆。
*使用中的仪表必须12个月检定一次。
*HP-31B型液位变送器为本质安全型防爆变送器，符合国家标准GB3836.4-83标准的ia2CT6要求。
适用于一般爆炸性环境条件。并经国家防爆电器产品质量监督检验测试中心审查合格。防爆标
志为ia2CT6.
*本质安全型仪表使用于一般爆炸环境时，变送器必须经过安全栅供电。
