产品型号： | BYM-XG |
| 产品品牌： | 西安宏沛 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2011-12-05 | |
 |
||
详细说明
当管道内径Ｄ小于50mm时，不能采用标准节流装置，这时节流孔的入口边缘锐利度、偏心、取压口几何尺寸和关闭粗糙度的影响都急剧增加，为此必须严格按要求加工。

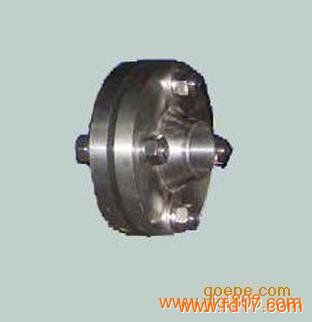

我公司生产的BYM-XG小管径孔板，它参照国标GB/T2624-93设计生产，因此它准确可靠。
适用范围
1、 公称直径：25mm≤DN≤50mm(超出此范围需标定)
2、 公称压力：PN≤10MPa
3、 孔径比：0.23≤β≤0.70
0.032≤Cβ 2(1-β4) -0.5≤0.350
4、雷诺数范围：当0.23≤β≤0.5时 40000β 2≤ReD
当0.5≤β≤0.7时 10000≤ReD
5、精度：１级
