产品型号： | LNV型椭圆齿轮流量计 |
| 产品品牌： | 河北宏业 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 沧州市 | |
| 发布日期： | 2020-06-10 | |
 |
||
详细说明

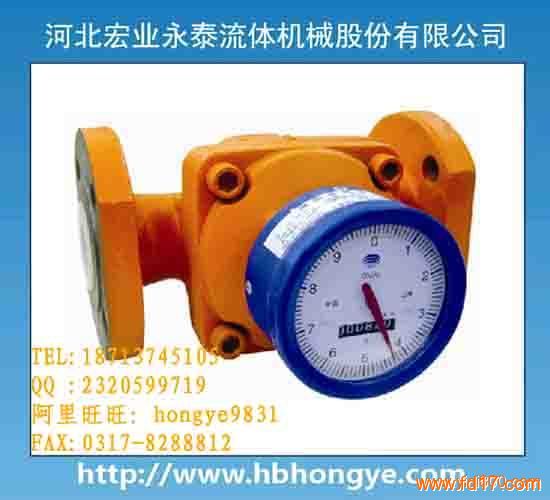

LNV型椭圆齿轮流量计
一、工作原理
椭圆齿轮流量计的基本单元为一个直接测定体积的流量机构，它由两个完全啮合的由液体驱动的椭圆转子组成。流量计一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积。由齿轮的转动次数就可以测出流过的流体体积。磁耦合装置和传动机构传递给机械计数器直接指示出流经流量计的总量。若附加发信装置后，再配以电显示仪表，可实现远传指示和控制。
二、概述
椭圆齿轮流量计属容积式流量计量仪表，主要用于石油、化工、医药等部门的油品测量。
容积式计量机构，测量精度高。
结构简单，安装使用方便，便于清洗。
电子式计数中可在任意角度上旋转，以便读取显示数值。
流量计可显示累积流量，也可显示瞬时流量。
该产品可现场显示，也可实现远传。
无需外接电源，内装两节3.6V，5.4A电池，寿命8年。
三、结构
椭圆齿轮流量计的结构由本体部和计数部组成（见图1）。计数部有机械式和电子式
两种不同的计数方式。
图1椭圆齿轮流量计结构
本体部由本体、椭圆齿轮、回转子轴组成（见图2）。
图2椭圆齿轮流量计本体部结构
四、技术参数
1.型号与公称通径
型号 LNV48 LNV50 LNV52 LNV53 LNV55 LNV56
公称通径 DN20 DN20 DN25 DN40 DN40 DN50
2.使用规范
项目 规范要求
被测介质 油品（重油、轻油、灯油）
使用温度范围（介质温度） -10-120℃
使用压力 ≤1.18MPa
介质粘度 ≤200cp
连接法兰 JIS10KRF（日本国标准）
材料 本体：FC250
回转子：特殊树脂
精度 0.2级、0.5级
压力损失 0.0001-0.022MPa
3.流量范围（L/h）
型号 公称通径 灯油 轻油 重油
LNV48 20 20-800 10-800 7-800
LNV50 20 60-1600 30-2000 15-2000
LNV52 25 300-3000 150-800 80-3800
LNV53 40 600-5000 300-6400 150-6400
LNV55 40 1200-11000 600-14000 400-14000
LNV56 50 2000-20000 1400-24000 900-24000
4.压力损失（MPa）
型号 公称通径 煤油(1.2cp) 重油(19cp)
LNV48 20 0.014(800L/h) 0.04(800L/h)
LNV50 20 0.014(1600L/h) 0.04(2000L/h)
LNV52 25 0.013(3000L/h) 0.056(3800L/h)
LNV53 40 0.013(5m3/h) 0.03(6.4m3/h)
LNV55 40 0.025(11m3/h) 0.054(14m3/h)
LNV56 50 0.027(20m3/h) 0.055(24m3/h)
