详细说明

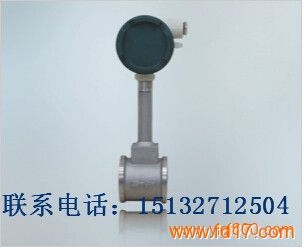

lugb涡街流量计说明书
一 用途和特点
１ 用途
lugb涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
２ 特点
(1) 结构简单，无可动部件，安装维修方便，寿命长。
(2) 压力损失小，量程范围宽。
(3) 压电应力检测体独立地安装在旋涡发生体后方，减少了介质中脏物的影响。
(4) 检测元件不直接与被测介质接触，尤其适合于恶劣环境下的流量测量。
(5) 可现场显示，也可远传，还可与计算机控制系统联网。
二 结构和工作原理
１ 结构
lugb涡街流量计由检测器、转换器两大部分组成。
检测器由表体、旋涡发生体、检测体组成。
转换器由外壳及电压脉冲信号板组成。
２ 工作原理
lugb涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街。在一定雷诺数范围内（2×104～7×106），旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系：
f＝St 式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV = ,其中K为仪表系数（脉冲数/单位体积）
２ 主要技术参数
公称通径 DN25、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、 DN250、DN300
被测介质 气体、液体、蒸汽
公称压力 2.5MPa（＞2.5MPa协商供货）
精度等级 液体１级 气体1.5级
环境温度 现场直读式传感器：0℃～55℃ ； 脉冲信号传感器：-20℃~70℃。
被测介质温度 -20℃～+160℃ 100℃～+280℃ 100℃～+350℃
输出信号类型 电压脉冲信号(三线制)：低电平≤2V 高电平≥6V
供电电源 采用外电源时：12~24VDC/30mA(-20%~+15%)
材料 ZG0Cr18Ni9
