产品型号： | NHR-W21-27/27/27/27-0/0/0/0 |
| 产品品牌： | 虹润 | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2019-01-10 | |
 |
||
详细说明

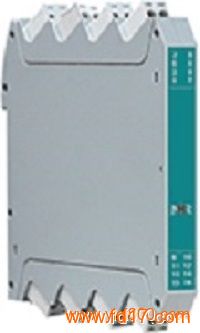

NHR-W21系列无源信号隔离器
单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃)：0.15%FS。
模块化设计，体积小，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
无源信号隔离器无需外供电源，从输入信号上获取少许能量，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。
技术参数
输入
输入信号 0-20mA，4-20mA
电压降 2.5V（I=20mA）
响应电流 < 50uA
最大输入/过载输入 50mA /100mA
最大输入电压/过载输入电压 30V / 30V
极限电压输入 33V
输出
输出信号 0-20mA，4-20mA，0-5V，1-5V
电压降 2.5V（I=20mA）
最大输出 35mA
纹波 10mVp-p
其它参数
传办理精度(20℃) 0.15%FS
附加误差 0.02%*PV /100Ω（注：PV为测量量程值）
温度系数（负载100Ω） ≤（0.02%*PV）/K/100Ω（注：PV为测量量程值）
截止频率 <30Hz
阶跃响应(10%-90%) ≤2ms
耐压测试 输入、输出：2000V AC 1min
工作温度范围 -10℃ ~ 70℃
安装方式 35mmDIN导轨安装
安装尺寸 13*108*121.2mm(宽*高*深)
重量 约130克
电磁兼容性 符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现场设备 直流电流源
