产品型号： | HD-P |
| 产品品牌： | 虹润电子HD | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2019-01-10 | |
 |
||
详细说明

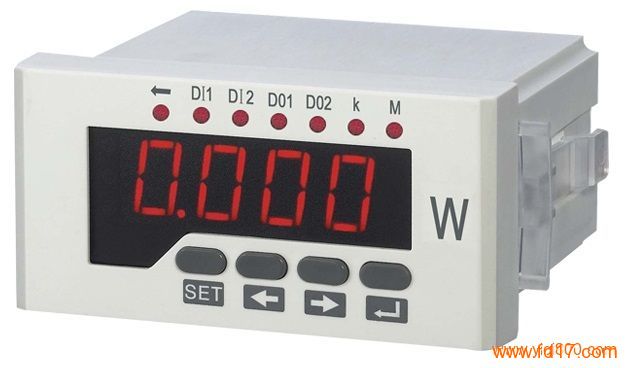

数显单相有功功率表
概述
HD-P型单相有功功率表此产品适用于电力电网、自动化控制系统中对电流等电参量的测量，由数码管或者液晶显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯，开关量输入、开关量输出和模拟量变送输出等，丰富的外形尺寸可方便地代替指针式仪表。
性能特点
1.高精度测量单相电网的有功功率、无功功率、视在功率
2.提供数码管显示，本地数据查询
3.电流、电压变比可编程设置
4.支持RS-485通讯，Modbus-RTU协议
5.支持开关量输入、开关量输出、模拟量变送输出
6.辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
7.多种外形选择，满足不同柜体电气回路要求
技术指标
测量精度
有功功率：0.5级
信号输入
接线方式：单相
额定电压：AC5.7V、AC100V、AC220V、AC380V
额定电流：AC1A、AC5A
过 负 载：电压：1.2路倍（持续），2倍/1秒（瞬时）
电流：1.2路倍（持续），10倍/5秒（瞬时）
功 耗：电压：<1VA/相，电流：<0.4VA/相
阻 抗：电压>300kΩ，电流：<20mΩ
频 率：45~65Hz
辅助电源
工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V、AC48V、DC24V
功 耗：<4VA
功能模块
通讯接口：1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC250V/5A，DC60V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤90%，无腐蚀性气体场所
海 拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌（冲击）：4级
型号规格
图片 型号系列 显示方式 面框尺寸 开孔尺寸 可选扩展功能
HD-P11 单排LED数码 160*80 152*76 I：开关量输入
O：开关量输出
T：RS485通讯
D：变送输出
HD-P21 单排LED数码 120*120 111*111
HD-P31 单排LED数码 96*96 92*92
HD-P41 单排LED数码 120*60 114*56
HD-P51 单排LED数码 96*48 92*45
HD-P61 单排LED数码 72*72 68*68
HD-P71 单排LED数码 80*80 76*76
HD-P81 单排LED数码 48*48 45*45
