产品型号： | HD-D |
| 产品品牌： | 虹润电子HD | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2019-01-10 | |
 |
||
详细说明

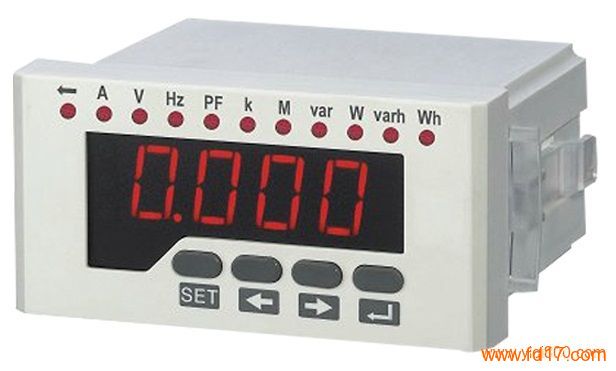

单相多功能电力仪表
产品概述：
HD-D系列单相多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。
单相多功能电力仪表性能特点：
高精度单相电压,单相电流，有功功率，无功功率，视在功率，功率因数，频率等电参量
正反向有功/无功能计量
分时电能计量、分时电能定时抄表
测量单相电压、单相电流的总谐波畸变率（THD），2-31次奇次谐波分量
提供数码管或液晶显示，本地数据查询
菜单直观，按键操作简单
电流、电压变比可编程
提供多回路的漏电流监控
提供多回路控制节点，开用于报警、跳闸等控制
支持消防联动，远程切断故障回路
支持RS-485通讯，Modbus-RTU
支持开关量输入，开关量输出，模拟量变送输出，电能脉冲输出
安装方便，接线简单，工程量小
宽范围交直流通用电源：AC/DC80V~270V
可完成SCADA、PLC中多种通讯软件的组网
多种外形选择，满足不同柜体电气回路的要求
单相多功能电力仪表技术指标
1. 测量精度：电流 电压 有功功率 无功功率 功率因数 0.5级
频率:+0.02Hz; 有功电能:0.5S级或0.2S级; 无功电能:1级或2级
2. 信号输入：接线方式：三相四线 三相三线
额定电压：AC57.7V、AC100V、AC220V、AC380V
额定电流：AC1A、AC5A
过负载： 电压：1.2倍（持续），2倍/1秒（瞬时）
电流：1.2倍（持续），10倍/5秒（瞬时）
功耗： 电压：<1VA/相，电流：<0.4VA/相
阻抗： 电压：>300千欧，电流：<20mΩ
频率： 45-65Hz
3. 辅助电源：工作范围 AC/DC 80V-270V、AC220V、AC380V、AC100V、DC48V、DC24V
功耗： <4VA
4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议
波特率： 1200-9600bps，默认2400bps
开关量输入：支持4路干接点输入
开关量输出：支持3路继电器输出，容量：AC250/5A,DC30V/5A
变送输出：支持1路模拟量输出：0/4-20mA或0-5/10V
5. 环境： 工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
6. 安全： 绝缘电阻 》100兆欧
交流耐压 AC2KV
7. 电磁兼容性能： 静电放电 4级
电快速瞬变脉冲群 4级
浪涌（冲击） 4级
单相多功能电力仪表规格型号
图片 型号 显示方式 面框尺（mm） 开孔尺寸(mm) 扩展功能
HD-D1 LED数码 160X80 152X76 选配扩展功能
I:开关量输入
O:开关量输出
T:RS485通讯
D：变送输出
HD-D2 LED数码 120X120 111X111
HD-D3 LED数码 96X96 92X92
HD-D4 LED数码 120X60 114X56
HD-D5 LED数码 96X48 92X45
HD-D6 LED数码 72X72 68X68
HD-D7 LED数码 80X80 76X76
HD-D8 LED数码 48X48 45X45
HD-D2Y LCD液晶 120X120 111X111
HD-D3Y LCD液晶 96X96 92X92
HD-D6Y LCD液晶 72X72 68X68
HD-D7Y LCD液晶 80X80 76X76
备注：可选配扩展功能：1-2路开关量输入；1-2路开关量输出；1路变送输出；1路RS-485通讯输出。
