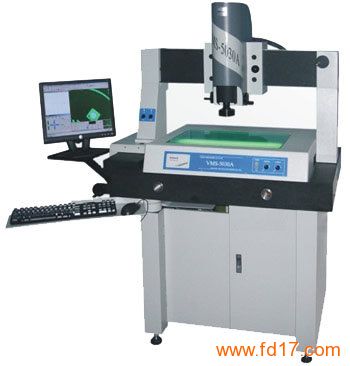

VMS 5030A影像测量仪

	产品型号：	VMS 5030A影像测量仪
	产品品牌：
	产品价格：	面议
	所 在 地：	广东 东莞市
	发布日期：	2016-05-18

详细说明

产品用途及特点 该仪器以二维测量为主,包括点、线、圆弧、矩形等几何元素和零件的长度、角度、轮廓外形、表面形状等。也能做三维测量，如台阶的高度、孔或槽的深度等。广泛的应用于机械、电子、仪表、.塑胶等行业。该机具有以下特点 ★固定式工作台及花岗石底座，稳定性好，精度高，可测量较大较重工件二不影响精度 ★采用高解析度日本彩色CCD摄像机以及美国NAVITAR变倍镜头。 ★X向、Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度 技术规格参数 工作台 金属尺寸 （mm） 玻璃台尺寸（mm） 运动行程 （mm） 700X450 550X350 500X300 Z轴升降行程 200 mm X、Y、Z数显解析度 0.5μm 工作距离 92 mm X、Y坐标示值误差 (3 + L/200) (μm)(L为被测长度，单位：mm) 影像系统 摄像机 彩色 1/2 ″CCD摄像机 变倍镜头倍率 美国NAVITAR 0.7X?4.5X 视频总倍率 23.5X?148X 物方视场 1.7mm----1.1mm(物方视场为对角线的长度) 表面光源与透射光源均用LED，亮度可调 测量系统 VMS-F/Ⅱ USB-302 M2D/QIM3008 客户自配电脑 电 源 220V ± 10 % 50/60Hz 总 功 率 50W(不包含电脑) 压缩空气 ≥0.5Mpa 工作环境 温度 （20 ± 2）℃ 压缩空气流量 120L/min(0.4Mpa) 温 度 40%?70% 仪器重量（kg） 500 外形尺寸（mm） 1600X800X1660 仪器配件 仪器配件 1镜筒（标配） 0.5镜筒（选配） 工作距离 变倍镜头 0.7X～4.5X 0.7X～4.5X （mm） 附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm) 标 配 23.5～148X 11.1～1.7 11.8X～74X 22～3.4 92 2X（选） 47X～296X 5.5～0.9 23.5X～148X 11.1～1.7 36
