产品型号： | SM3712 SM3713 SM3714 SM410 |
| 产品品牌： | 和利时 | |
| 产品价格： | 1元/块 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-01-21 | |
 |
||
详细说明
QQ:642706330 手机：18369981851
客服(QQ 642706330)

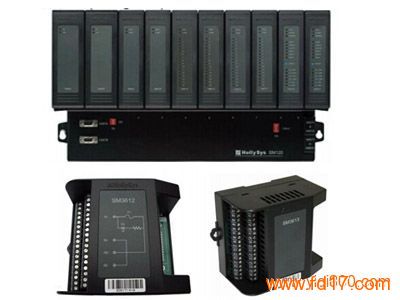

SM3712 是 SM 系列硬件产品中的交、直流通用固态继电器型开关量输出端子模块。与 SM711
模块配合使用，通过专用 25 芯传输电缆与对应机笼底板连接，实现将 16 路共负端晶体管输出转换为
交流和/或直流固态继电器输出。
组成结构
SM3712 交、直流通用固态继电器型开关量输出端子模块由功能端子板，固态继电器和外壳结构
件组成。作为直流继电器输出时，选用型号为 CMX60D5 的直流固态继电器；作为交流继电器输出时，
选用型号为 CX480D5 的交流固态继电器。SM3712 端子模块采用模块化结构设计、标准 35mm DIN
导轨方式安装固定、自然通风方式散热。
SM3714是 SM 系列硬件产品中的 16路交直流继电器型开关量输出端子模块。通过专用 25 芯传
输电缆与对应机笼底板连接，与 SM711 模块配合使用，实现将 16 路共负端晶体管输出转换为小继电
器输出。
组成结构
SM3714 继电器型开关量输出端子模块由功能端子板和外壳结构件组成。SM3714 端子模块采用
模块化结构设计、标准 35mm DIN 导轨方式安装固定、自然通风方式散热。
SM3714 继电器型开关量输出端子模块通过专用电缆与主控机笼或 I/O机笼连接，与 SM711 模块配
合使用，将 16 路共负端晶体管输出信号转换为小型继电器开关量信号输出。
SM410是SM系列硬件产品中的8通道电压型模拟量输入模块。通过64针欧式连接器与机笼底板连接，与对应端子模块配套使用，引入8路现场模拟量信号。通过软件组态，有0～5V信号输入和0～10V信号输入两个量程可供选择。
SM410采用模块化设计，整体结构为盒式插件结构，机笼轨道安装，卡销固定。模块背板上的防混销唯一固定。
