产品型号： | SM3471 SM3480 SM351 SM3510 |
| 产品品牌： | 和利时 | |
| 产品价格： | 1元/块 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-01-21 | |
 |
||
详细说明

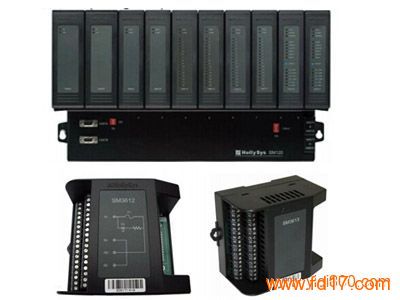

供应SM3471 SM3480 SM351 SM3510和利时系统模块
QQ:642706330 手机：18369981851
客服(QQ 642706330)
SM3471是 SM 系列硬件产品中的热电偶型（带冷端补偿）模拟量端子模块。通过专用 25 芯传输
电缆与对应机笼底板连接，从而实现现场热电偶信号到功能模块的相互转接与传递。模块自带冷端补
偿功能，温度传感器占用模块第八通道。
组成结构
SM3471 热电偶型（带冷端补偿）模拟量端子模块由功能端子板和外壳结构件组成。SM3471 端
子模块采用模块化结构设计、标准 35mm DIN 导轨方式安装固定、自然通风方式散热。
SM3480 是 SM 系列硬件产品中的电流型模拟量输入端子模块。通过专用 25 芯传输电缆与对应
机笼底板连接，从而实现现场电流信号到功能模块的相互转接与传递。
SM3480端子模块内部，对应的每个通道都配置了快速熔断保险管(F1~F8分别对应第1～8通道)，
用于在采用外供电二线制接法时，保护系统在误加 250V直流电压或交流峰-峰电压时不会损坏系统。
在更换保险管时，须先将模块的盖板用力拨开，更换完毕后，再将盖板盖好扣紧。
SM3510是SM系列硬件产品中的8通道电流型模拟量输出端子模块。通过专用25芯传输电缆与对应机笼底板连接，从而实现电流信号到控制现场的转接与传递。
8通道路间隔离，隔离电压500Vrms。
当现场负载阻值低于400欧姆时，会导致SM510等AO模块内部电路的功耗增大，从而模块整体发热量的增加，因此需接入分压电阻（即将跳线器1、2短接），以限制SM510等AO模块的功耗及发热量。
SM3510端子模块内部，对应的每个通道都配置了快速熔断保险管 (F1～F8分别对应第1～8通道)，用于保护系统在误加250V直流电压或交流峰-峰电压时不会损坏系统。
