产品型号： | SM120 SM121 SM321 |
| 产品品牌： | 和利时 | |
| 产品价格： | 1元/块 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-01-21 | |
 |
||
详细说明
供应SM120 SM121 SM321和利时系统模块
QQ:642706330 手机：18369981851
客服(QQ 642706330)

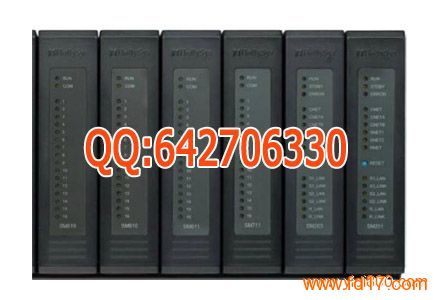

SM120 主控机笼
SM120机笼共有10个槽位，由左至右依次可配置2个冗余电源模块、6个I/O模块和2个冗余主控模块。前面板上设有主控站地址拨码开关、终端匹配拨码开关、冗余PROFIBUS-DP接口和冗余以太网RJ45接口; 后面板上设有交流电源输入端、电源报警输出端和预制电缆插座。
控制网(CNET)是SM硬件产品的内部网络，实现站内各I/O模块和主控模块的通讯。采用PROFIBUS-DP现场总线技术，波特率从9.6kbps至500kbps可选。
SM120前面板上冗余的PROFIBUS-DP接口“CNETA”和“CNETB”，分别为控制A网、控制B网（输出）端口（如图4），通过预制电缆连接到I/O机笼SM121相应的控制网输入端口，实现机笼间的PROFIBUS-DP通讯。电缆线采用9芯线径为0.2mm的屏蔽双绞黑色电缆，有1.1米和2.8米两种规格可选。
若整个系统只有主控机笼，没有扩展I/O机笼，则该接口不用。
后接线型I/O机笼SM121：
2个冗余电源模块+8个I/O模块；
冗余PROFIBUS-DP接口（控制网）；
双路220VAC交流输入；
拨码开关“RN”设定机笼号；
拨码开关“TR”接通终端匹配电阻；
SM321是SM系列硬件产品中的电缆连接型电流输入端子模块。通过专用25芯传输电缆与对应机笼底板连接，从而实现现场电流信号到功能模块的相互转接与传递。
组成结构
SM321电缆连接型电流输入端子模块由功能端子板和外壳结构件组成。SM321端子模块采用模块化结构设计、标准35mm DIN导轨方式安装固定、自然通风方式散热。
