产品型号： | FM143FM143AFM143E |
| 产品品牌： | 和利时 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-01-21 | |
 |
||
详细说明

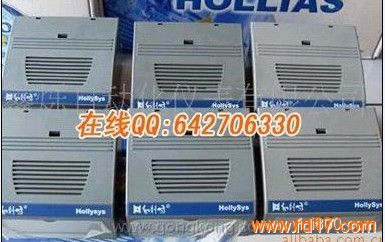

供应FM143FM143AFM143E和利时系统模块
QQ:642706330 手机：18369981851
客服(QQ 642706330)
FM143 和 FM131A 构成的热电阻 I/O 单元能够采集处理 50～383.02 欧姆范围内的阻值信号。FM143FM143AFM143E
在 FM143 的使用过程中，根据热电阻的测温范围及对应的阻值范围选择适当的放大倍数
（即组态中的阻值范围）， 精度最优。 即要求： 现场热电阻为“50~383.02 欧姆”， 选放大倍数“8”；
现场热电阻为“50~204.5 欧姆”，选放大倍数“16”；现场热电阻为“50~86.65 欧姆”，选放大倍
数“64”； 例如， 对于 Cu50， 常见测温范围 0℃～150℃（阻值：50 欧～82.13 欧）， 放大倍数“64”
最优。对于 Pt100，常见测温范围 0℃～600℃（阻值 100 欧～317.71 欧），放大倍数“8”最优。
FM143 必须与底座 FM131A 相连构成完整的 I/O 单元， 才能采集热电阻信号。FM143FM143AFM143E 热电阻信号线接
到 FM131A 的接线端子上， 要求采用三线制的接法， 即热电阻的一端与一根导线相连， 接到 FM131A
某一通道的“En”端子，热电阻的另一端同时接两根导线，这两根导线分别接到 FM131A 上的同一
通道的“Sn”和“Cn”端子（n=0～7）。导线要求用屏蔽导线，现场热电阻阻值应该大于 50 欧姆。FM143FM143AFM143E
