产品型号： | FM138-ACRFM138-DCC |
| 产品品牌： | 和利时 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 淄博市 | |
| 发布日期： | 2019-01-21 | |
 |
||
详细说明
供应FM138-ACRFM138-DCC和利时系统模块
QQ:642706330 手机：18369981851
客服(QQ 642706330)

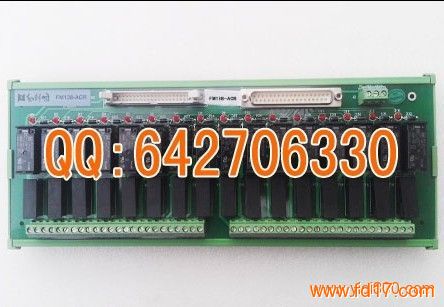

FM138-ACRFM138-DCC端子模块是16路直流继电器开关量输出端子模块，与FM171/FM171B开关量输出模块和底座FM131-C-A配合使用。FM171/FM171B开关量输出模块插在FM131-C-A底座上，其信号通过40芯扁平电缆转接到FM138-DCC端子模块，驱动该端子模块上的继电器，实现对现场直流负载的控制。
现场24VDC通过FM171/FM171B模块的控制，加到FM138-DCC模块的继电器线圈两端。当FM171/FM171B 开出信号为1 时，24VDC 接通，继电器线圈通电，常开触点吸合。当FM171/FM171B开出信号为0时，24VDC断开，常闭触点吸合。FM138-ACRFM138-DCC
继电器线圈处的驱动电源有两种接法。一种由接线端
子J2直接引入24V直流电源，如图3-2、3-3所示。一种通
过底座FM131-C-A的接线端子由40芯扁平电缆引入，其中
T33、T35端接24V+，T34、T36端接24V-。由于T39、T40
是FM131-C-A的24V工作电源接线端，所以直接将T33、T35
端用导线短接到T39端，将T34、T36端用导线短接到T40
端即可引入24V直流电源，FM138-ACRFM138-DCC
