产品型号： | SH3000 |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-06-29 | |
 |
||
详细说明

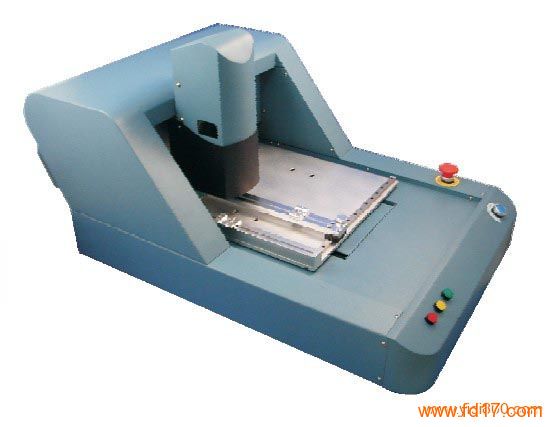

3D锡膏厚度测试仪
SH3000
功能特点 3D扫描测量3D模拟重组PCB多区域编程扫描自动化、重复性测量X、Y大范围扫描Z轴伺服，软件校正板弯自动补偿五档倍数调节强大SPC功能产品及产线管理自动分析提取锡膏人性化操作
基本原理
应用范围 锡膏厚度、外形测量 芯片邦定，零件共平面度，BGA/CSP尺寸和形状测量 钢网、通孔之尺寸及形状测量 PCB焊盘，图案，丝印之厚度及形状测量 IC封装，空PCB变形测量 其它3D量测、检查、分析解决方案
规格参数
工作平台 可测量最大PCB:390*300mm 测量模式 单点高度测量
选框内平均高度测量
XY扫描范围：390*300mm 3D视野自动高度测量
其它尺寸工作平台可订制 可编程，多区域3D自动高度测量
可编程，平面几何测量
测量光源 精密红色激光线，亮度可调 3D模式 3D模拟图
照明光源 高亮白色LED灯圈，亮度可调 SPC模式 X-Bar R chart
XY扫描间距 10μm-50μm可设定 直方图分析：Ca/Cp/Cpk/Pp/Ppk
扫描速度 60FPS 数据分析，全SPC功能
扫描范围 任意设定，最大390*300mm 资料导出，预览，打印
XY移动速度 可调，最大35mm/s 产品，产线，数据分析，管理
高度分辨率 最高1μm 其它功能 Z轴板弯自动补偿
重复测量精度 2μm 软件板弯补偿
镜头放大倍数 20X-110X，5档可调 测量产品，生产线管理
测量数据密度 130万像素/1680*1024 参数校正，密码保护
Z轴板弯补偿 10mm 选框记忆
工作电源 110V 60HZ/220V 50HZ AC PC及操作系统 双核高速CPU+独立显卡
设备尺寸 870*650*450mm Windows XP
自动功能 可编程，自动重复测量 设备重量 55KG
1键到设定位置 指示灯与按键 红黄绿指示灯
紧急停止开关
自动测量 蜂鸣报警器
软件操作界面
辅助测量软件
