产品型号： | PS2 |
| 产品品牌： | 西门子 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 开封市 | |
| 发布日期： | 2015-12-02 | |
 |
||
详细说明

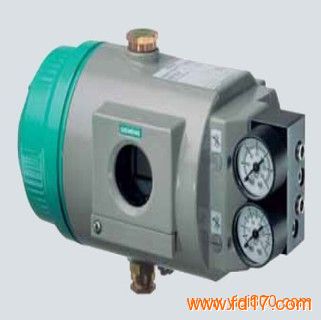

西门子智能阀门定位器PS2用于控制气动直行程或角行程执行机构这类终端控制元件。电气定位器驱动执行机构至与设定点相应的阀位。附加输入功能可用于锁定阀位或驱动阀门到安全位置。为实现此功能，一个数字输入通道已作为标准配置集成在基型产品中。
应用：
西门子智能阀门定位器PS2主要用于以下行业：•化工/石化•电厂•造纸和玻璃•水和污水•食品和制药•海上平台
西门子智能阀门定位器PS2有以下几种型式：
•用于单作用执行机构：铝塑、不锈钢或铝外壳，以及隔爆铝外壳(Exd)；
•用于双作用执行机构：铝塑外壳、不锈钢外壳和隔爆铝外壳（Exd)；
•用于非危险场所；
•用于危险场所的各种类型；
-本安防爆型"Exi"；-隔爆型"Exd",隔爆铝外壳；-无火花型"Ex nA",粉尘防爆"Ext"外壳
其它型式：
• 0/4 - 20 mA控制信号，带/不带HART通信•带PROFIBUS PA通信接口•带 FOUNDATION Fieldbus (FF)通信接口。
产品参数：
◆环境条件：用于室内和室外；
◆工作温度：-30℃~80℃；
◆安装位置：安装潮湿环境中，气动连接口和排气口避免朝上；
◆行程范围：3~130mm 大行程按需提供；
◆转角范围：30~100度；
◆外壳材质：铝、不绣钢；
◆电气连接：螺丝端子、电缆接头、气动连接；
◆防爆：本安、隔爆；
◆电源：18~35V DC；
◆总线电压：9~32V；
◆形式：2线制、3线制、4线制（0/4~20mA）；
◆执行机构：单作用、双作用；
工作原理：
西门子阀门定位器是一种采用高集成微处理器的数字式现场设备。
定位器由以下部件组成：
●壳体和盖子；
●PCB-带或不带HART 7通信或符合以上通信协议-PROFIBUS规范，IEC61158-2；总线供电，或 FOUNDATION fieldbus规范，IEC61158-2，总线供电；
●位置检测系统；
●螺丝接线端子盒；
●压电阀预控的气动阀组；
阀组位于壳体内，气源和定位压力的气动连接的定位器右侧。压力表组件或安全电磁阀可作为可选件 接在那里。使用适当的安装组件，西门子阀门定位器可安装到直行程或角行程执行机构上。壳体内电路板安装架提供数个插槽，用于安装单独订购的具有下列功能的电路板：
▲位置反馈模块；
▲报警模块；
▲通过槽式触发器发出限位信号模块；
▲机械式限位模块；
产品优点：
西门子智能阀门定位器PS2提供了决定性的优点：
•安装简单，自动初始化（零位和行程范围自动调整i)；
•操作简便；
-使用三个按钮和用户友好的双行显示可进行本地操作和组态-通过SIMATIC PDM组态；
•高质量控制源于在线自适应程序；
•稳态工作时耗气量可忽略不计；
•"紧密关闭"功能（确保对阀座最大的定位压力）；
•通过简单的组态可实现多种功能（例如设置特性曲线和极限值）；
•对阀门和执行机构的扩展诊断功能；
•直行程和角行程执行机构采用同一型号的定位器；
•可动部件少，因此对振动不敏感；
•在极端环境条件下，可选用外部非接触式传感器；
•"智能电磁阀〃：部分行程测试盒电磁阀功能整合于一台设备中；
•部分行程测试，例如可用于安全阀；
•也可使用纯净的天然气、二氧化碳氮气或惰性气体作为气源；
• SIL (安全完整性等级）；
