详细说明
工作原理

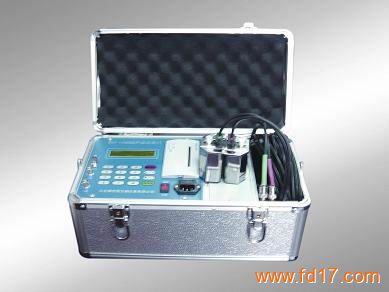

TDS-100H型手持式超声波流量计是用来测量封闭管路液体流量，它的传感器是采用非接触、附着式的，这样就使安装简单易于操作。
TDS-100H型手持式超声波流量计的两个传感器具有收、发两用的特点。使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法，四次声程的W法，或者采用声波直接穿过被测管路的相对安装的Z法。使用者可基于被测管路和流体的特点来选择采用何种方法。 流量计控制两个传感器轮流接收和发射超声波并测量器其间的传播时间，计算时间差值，得到的时差与流体的流速由直接的关系，如下表述：
其中
θ 是声束于液体流动 方向的夹角
M 是声束在液体中的直线传播次数
D 是管道内径
Tup是声束在正方向上的传播时间
Tdown 是声束在逆方向上的传播时间
ΔT=Tup ?Tdown
产品用途
超声波流量计已成功的应用于各行业的计量工作。测量范围20-6000mm（0.5-20英寸），各种流体：水、纯水、污水
海水、化工流体、河水、燃料油等等。原因是这种仪表采用了非接触的测量方式，没有活动机械部件，不受系统的压力和恶劣环境的影响。标准传感器的上限温度是110ºC ，超过此温度请与厂家或供应商联系。
参数、规格
线 性 度
0.5%
重 复 性
0.2%
准 确 度
示值的±1%，流速 >0.2 m/s
响应时间
0-999 秒, 使用者任选。
流速范围
±32 m/s
管段尺寸
20mm-6000mm
测量单位
米, 英尺, 立方米, 升, 立方英尺, 美国加仑, 英国加仑, 油桶, 美国液体桶, 英国液体桶, 美国兆加仑，使用者指定单位。
累 积 器
7位正、负、净累积器
液体种类
各种液体
安 全 性
设置值的锁定，更改数据需解锁。
显 示
4x8 中文或 4x16 英文
通讯接口
RS-232C, 波特率75- 57600, 同时兼容富士的超声波流量计，也可应用户的要求兼容其它产品。
传 感 器
标准M1型，另有其它3种可供选择。
传感器电缆
标准为5米x2，也可加长为10米x2。
电 源
3 节AAA 内置Ni-H电池，每次充满电可持续工作12小时，100V-240VAC的适配器
数据记录
内置数据记录仪可记录2000行数据。
手动累积器
7位，按键即可开始用于校准。
外壳材料
阻燃ABS
外形尺寸
100x66x20mm
主机重量
516g (1.2 lbs) 包括电池
