产品型号： | YAW |
| 产品品牌： | 恒瑞金 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-08-03 | |
 |
||
详细说明
一、产品型号：YAW-2000D YAW-3000D

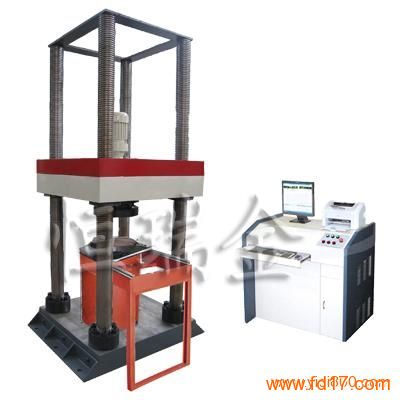

二、产品名称：微机控制电液伺服混凝土拉压试验机
试验机设计、制造、检验依据下列标准相关条款
1）GB/T2611-2007《试验机通用技术要求》
2）JJF1103-2003《万能试验机计算机数据采集系统评定》
3）JJG139－1999《拉力、压力和万能试验机的检定规程》
4）GB/T16826-2008《电液伺服万能试验机》
5）GB/T50081-2002《普通混凝土力学性能试验方法标准》
1.该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，对试验力、位移进行多种模式的自动控制，完成对试样的压缩试验，符合国家标准GB/T50081-2002《普通混凝土力学性能试验方法标准》的要求。
2.试验机主机采用四立柱结构，油缸下置，装卸试样方便，稳定性好。
3.加载系统,采用液压伺服液压阀，确保系统高精高效、低噪音、快速响应.
4.采用微机控制显示系统，完成试验过程中试验参数的设定、控制、数据采集、处理分析、存储及显示，控制及测量精密、准确。
5.配备Windows系统试验机专用软件,可进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能，智能、方便。
6.自建强大的试验数据库，试验数据可随时保存、查询、调用，并可实现与用户局域网和互连网的数据传输与转换。
7.全自动闭环控制功能，操作直接、快速、高效。
8.全自动控制试验力、行程速率，实现对混凝土等材料的压缩试验
9. 增加附具，可完成其它多种材料的抗拉，抗折、抗压、剪切等检测项目.
局部试验界面：
A 该机采用高精度传感器和数字式控制阀，微机全自动控制，自动检测破形。
B、全中文界面，操作简单，界面直观显示：力值、峰值、加载速度波动情况、力与时间曲线、当前是该组的第几块试块、间隔时间倒计时等显示单元。
主程序界面：
C、备有试验室联网用数据库，如果联网直接将数据从数据库中摘取即可，无需更改软件或主机部分。
D、报表格式可根据用户要求，自行设计表格，备有专门的表格模板编写软件，在机器中已安装。
E、 表格中提供了人工填写框，可以将当前试验的外部条件一并在报表中体现。
三、试验机的主要技术指标：
序号 项目名称 技术参数
1 最大试验力（kN） 2000 3000
2 测量范围 （kN） 2%-100%FS
3 试验机的示值精度 ≤±1%
4 最大压缩空间 （mm） 0-1000
5 立柱间距（长x宽）mm 500x500
6 上下压盘尺寸(mm) ￠300mm
7 活塞最大行程 (mm) 200
8 加荷速率 0~40KN/s 可调
9 试验机外形尺寸长×宽×高（mm）
主机（包括活塞最大行程）（mm） 1020x800x2520mm
伺服油源控制柜 (mm) 1200x800x1100
10 电源及功率 380V±10％ 50Hz，2.0kw
11 机器重量（kg） ≈3500
四.试验机的主要配置:
类别 序号 名 称 规 格 数量 备注
产品 1 主 机 1台 四立柱
2 油压传感器 1只 主机内
3 伺服油源控制柜 内含伺服控制系统 1套
附具
及
资料 1 上下压盘 ￠300mm 1套 主机上
2 品牌微机 1台
3 M16膨胀螺栓 2个 固定主机用
4 随机工具 1套
5 随机文件 1套
6 试验机软件 1套
