产品型号： | EZ |
| 产品品牌： | 恒瑞金 | |
| 产品价格： | 56000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2016-02-15 | |
 |
||
详细说明
1.试验机的主要功能简介:

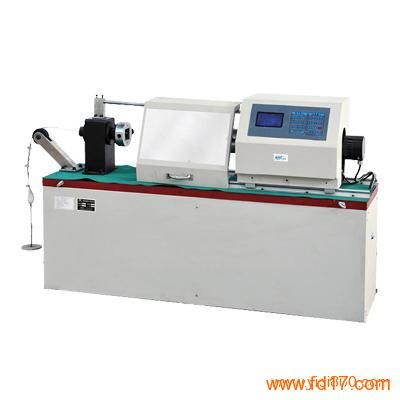

EZ系列金属线材扭转试验机，满足下列标准相关条款。
《GB/T239-1999线材扭转试验方法》
《JB/T9376-1999 线材扭转试验机》
《GB/T 4909.4-2009 裸电线试验方法 第4部分：扭转试验》
《GB/T 20509-2006 电力机车接触材料用铜及铜合金线坯》
主要用于金属线材的扭转试验。用于测定金属线材在单向或双向扭转中承受塑性变形的能力及显示线材的表面和内部缺陷。
EZ系列金属线材扭转试验机主要由机械和电器两大部分组成。
1.1. 试验过程中按照标准施加的轴向力、旋转加力、试验试件断开时的圈数锁存、终止试验均由控制仪表自动控制，操作简单方便。
1.2. 轴向加力采用比例杠杆砝码加力，砝码的精度优于1%
1.3. 电器部分由控制仪表、控制电机、旋转卡盘组成。
1.4. 旋转速度由控制仪表来设定。线材扭转圈数计数由控制仪表直接显示。
1.5. 高精度移动导轨，保证两夹头对中性。
1.6. 为保证试验人员安全、方便观察试验过程，机器带有可移动、透明式安全防护罩。
2.试验机的主要技术参数：
序号 项目 EZ-3 EZ-5 EZ-10 EZ-12
1 检测线材直径 φ0.1-φ3 φ0.1-φ5 φ3-φ10 φ3-φ12
2 试验两卡盘同轴度 ＜φ0.4
3 移动导轨在全长范围内的平直度 ＜0.2
4 两卡盘间最大距离mm 600
5 扭转盘旋转速度(转/分)(试验速度) 0-60可调
7 旋转圈数最小读数值 1
9 计算形式 自动
10 试验夹具硬度 HRC55-65
11 轴向加力砝码精度 优于±1%
12 试验夹持形式 手动
13 试验机工作噪声 ＜70dB
14 电源电压(必须有可靠的接地措施) 220V±10%，50Hz
15 电机功率 1.1KW
16 外形尺寸(长X宽X高)mm 1500X400X950
17 机器重量kg 约700
材质及速度 按GB/T239-1999的表3选择
线材公称直径d
或特征尺寸D 单向扭转 （r/min） 双向扭转 （r/min）
钢 铜及铜合金 铝及铝合金
＜1.0mm 180 300
60 60
1.0～＜1.5
60
120
1.5～＜3.0 90
3.0～＜3.5 60
3.5～＜5.0 30
5.0～10.0 30 30
3、试验机主要配置
类 别 序 号 名 称 规 格、数 量
产品 1 主 机 1台
2 控制仪表（液晶） 1台
附具
及
资料 1 试验夹具 1付
2 试验砝码、砝码托盘 1套
3 电源连接线 1根
4 机器调整螺钉 4个
5 随机工具 1套
6 随机文件 1套
