产品型号： | NDS |
| 产品品牌： | 恒瑞金 | |
| 产品价格： | 35000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2016-02-15 | |
 |
||
详细说明
1.试验台的主要用途

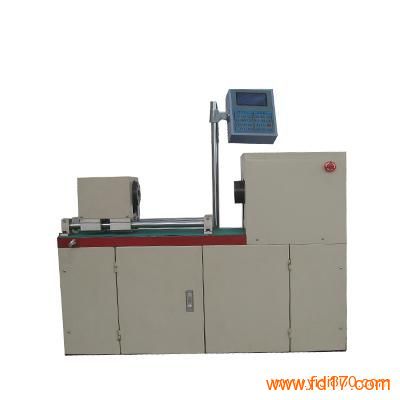

NDS-50/100/200系列电动扭转试验机，主要用于测试各种材料的扭转力、扭转角度、角刚度等内容，并记录测试数据。更换合适的附具，可完成其它元件、构件、螺栓等的扭转试验。
本试验台是由加载系统、传动系统、数据采集、处理、控制、显示系统等组成，该机采用卧式结构，微电脑CPU控制器，240×128点阵式液晶显示，全中文操作及显示界面，显示信息直观易读，多按键操作，配以中文显示界面，使操作更简单，完全根据习惯性的提示界面顺序操作，即可完成系统参数设置。数字式数据采集处理系统显示扭矩、扭转角度。光电编码器采集试样的扭转角度，高精度扭矩传感器采集试件的扭矩。
加载方式： 电动加载
以上检测参数在试验结束后，由微电脑控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，并自动保存；各检测参数在试验结束后可查询显示。增加打印机，即可打印试验结果(微型打印机，选配，需另付费)
打印内容说明
Test report: 试验报告
No： 000000（编号）
DC 试验点数
O1： 扭转角度
F1： 扭转力
P12 角刚度
O==>F 表示该试验结果为定角度测扭矩
F==>0 表示该试验结果为定扭矩测角度
Date： 日期（用户手动输入）
本试验机适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。
本试验机符合JB/T9370—1999《扭转试验机技术条件》及GB/T2611-2007《试验机通用技术要求》
增加特制夹具，可完成金属与橡胶件粘结层的扭转力、扭转角度、角刚度试验。
2. 试验台的主要技术指标
序号 项目 NDS-50 NDS-100 NDS-200
1 最大扭矩 50Nm 100Nm 200Nm
2 扭矩测量范围 1Nm-50Nm 2Nm-100Nm 4Nm-200Nm
3 扭矩示值相对误差 ≤±1%
4 扭矩示值重复性相对误差 ≤1%
5 扭矩零点相对误差 ±0.1%
6 扭矩最小读数值 0.01Nm
7 扭转角测量范围 0-9999.9°
8 扭转角分辨率 0.1°
9 扭转角示值相对误差 示值的±1以内
10 夹头间最大距离 300mm
11 两夹头间同轴度精度 1000mm范围内≤φ1.0mm
12 试验机主轴中心高度 100mm
13 扭转速度 3.6-360°/min
14 扭转速度相对误差 设定值的±1以内
15 加载方式 电动
16 电源电压 220V±10%，50Hz
17 机器外形尺寸 900X320X1100mm
3、试验机的主要配置
类别 序号 名 称 数量
产品 1 主 机 1台
2 微电脑控制器 1套
3 扭矩传感器 1只
4 减速机 1台
附具 1 检定杠杆 1套
2 砝码托盘 1件
3 试验夹具 1套
4 随机工具 1套
5 随机文件 1套
