产品型号： | WAW |
| 产品品牌： | 恒瑞金 | |
| 产品价格： | 120000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-08-03 | |
 |
||
详细说明

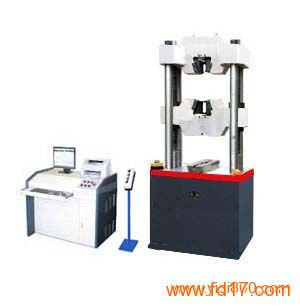

一、主要功能及特点：
1. 该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，实现等速率试验力、等速率位移、等速率变形等多种模式的自动控制，完成对试样的拉伸、压缩、抗弯、抗折试验，符国家标准GB/T228-2008《金属材料室温拉伸试验方法》的要求。增加附具，可完成其他各种材料的试验要求，
2. 试验机主机采用液压缸下置式：液压缸在试验机的下部，活塞在液压力的作用下向上顶，可实现对试样的压缩、弯曲、剪切试验；上下钳口座为全开式结构，装夹试样方便，稳定性好。该结构设计合理、简洁、稳定性好，可靠、易维护，液压伺服加载系统, ,确保系统高精高效、低噪音、快速响应, 实现对试验的自动控制加载、换向；
微机控制及处理系统：
a: 伺服控制系统：准确完成试验过程中试验参数的设定、试验过程的自动控制、数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、非比例伸长等)。实现试验力、试样变形、活塞位移和试验进程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能。
b：试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全键盘输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有最大的灵活性。加、卸载平稳。
c：可以按GB228-2008《室温材料 金属拉伸试验方法》等国家标准的要求完成试验的数据自动采集和处理。（数据板中备有多种试验方法、标准，可完成多种材料的实验）试验过程能够模拟再现和试验数据的再分析、试验曲线放大、比较、遍历。试验曲线可任意选择坐标轴，并可自由放大和缩小；
d：基于WindowsXP操作系统的试验软件，采用用模块化、开放式编程、人性化设计，客户可以根据自己的要求对试验标准、试验报告、原始材料参数等进行输入调整，满足个性化要求。方便升级、方便权限管理；主要模块有：权限管理模块、试验标准模块、试验控制模块、曲线分析模块、数据查询模块、报表输出模块等。为避免操作过程中出现错误，增加提示和向导操作。
e：试验数据以数据库化管理，可以进行网络数据库通讯和管理；
f：试验机具有扩展和更新能力；
3. 保护功能:
a) 油缸限位保护；
b) 液压系统过载溢流保护；
c) 试验力过载保护；
d) 过流、过压保护；
e) 试样破断时安全保护；
f) 试验结束自动保护。
二、主要技术参数：
序号 项 目 名 称 参 数
1 最大试验力kN 1000
2 试验力示值相对误差 ≤示值的±1%
3 试验力测量范围 2%~100%F.S
4 等速应力控制范围(N/mm2·S-1) 2~60
5 应力速率误差 ≤±5%
6 等速应变控制范围 0.00025/s~0.0025/s
7 应变速率误差 ≤±5%
8 等速位移控制范围(mm/min) 0.5~50
9 位移速度相对误差 ≤±5%
10 加荷速率 计算机实时显示
11 活塞最大移动速度 (mm/min) 约70
12 横梁最大移动速度(mm/min) 约200
13 拉伸试验空间mm 650 可加高
14 压缩试验空间mm 500
15 圆试样夹持直径范围(mm) Φ13～Φ40
16 板试样夹持厚度范围(mm) 0~30
17 试样夹持宽度mm 70
18 电机功率kW 约2.2
19 上下压盘尺寸(mm) Φ160
20 试样夹紧方式 液压夹紧
21 主机外形尺寸(mm) 890×670×2150
22 伺服控制柜外形尺寸(mm) 1100 × 700 × 940
23 电源 380V±50Hz
三、试验机的配置
序号 名 称 规 格 型 号 数量
1 主 机 油缸下置 1台
2 一体化伺服控制柜 含油源系统 1套
3 测控系统 1套
4 油压传感器 1只
5 位移传感器 1只
6 圆试样钳口(mm) Ф13-26；26-40 各1付
7 平试样钳口(mm) 0-15；15-30 各1付
8 压缩附具(mm) Ф160 1套
9 弯曲试验附具 跨距0-500mm可调；压头Ф30mm 1只 1套
10 联想品牌微机 1台
11 打印机 惠普*HP*A4 1台
12 地脚螺栓 固定主机用 4个
13 调整斜铁 主机调整水平 3个
14 随机工具 1套
15 使用说明书 1份
16 产品合格证 1份
17 产品装箱单 1份
18 软件光盘 1张
